Panel sentuh lebih dari sekedar permukaan transparan. Struktur internal, bahan konduktif, presisi manufaktur, dan desain kelistrikannya semuanya menentukan apakah ia dapat beroperasi dengan andal dan stabil dalam aplikasi dunia nyata.
Bagi produsen peralatan industri, memilih panel sentuh industri yang tepat lebih dari sekadar membandingkan ukuran layar atau antarmuka. Untuk memastikan pengoperasian yang stabil di lingkungan yang kompleks, penting untuk memahami bagaimana prinsip kerja, proses manufaktur, dan desain struktural panel sentuh memengaruhi daya tahan, akurasi, dan stabilitas operasional jangka panjang produk.
SKY-TDMterutama menyediakan solusi panel sentuh khusus untuk sistem kontrol industri, peralatan medis, elektronik otomotif, kios swalayan, dan aplikasi lain yang memerlukan interaksi manusia-mesin yang andal.
Portofolio produk kami mencakup panel sentuh Projected Capacitive (PCAP), serta panel sentuh resistif 4 kabel, 5 kabel, dan 8 kabel. Setiap teknologi memiliki prinsip kerja, desain struktural, dan proses manufaktur yang unik, sehingga cocok untuk area aplikasi yang berbeda.
Panel sentuh PCAP (Projected Capacitive) mencapai kontrol sentuh yang presisi dengan mendeteksi perubahan medan listrik, sedangkan panel sentuh resistif mencapai hal ini dengan mendeteksi variasi sinyal listrik yang disebabkan oleh kontak fisik antara lapisan konduktif.
Meskipun kedua teknologi tersebut memungkinkan pengguna untuk berinteraksi langsung dengan layar, keduanya berbeda secara signifikan dalam hal bahan, konfigurasi elektroda, dan proses perakitan.

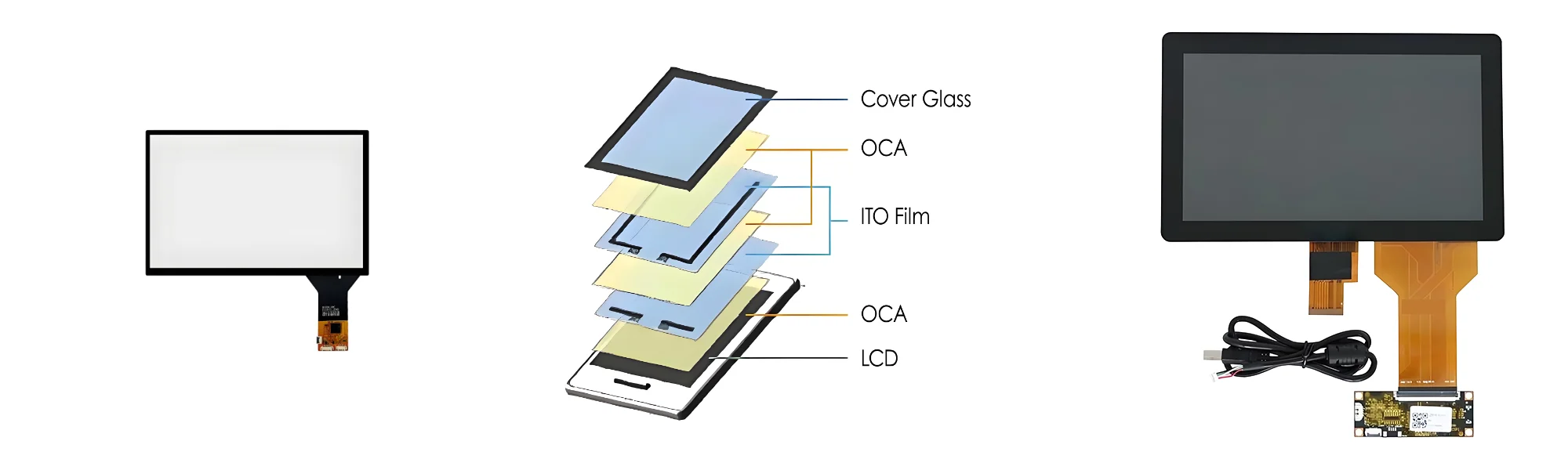

Struktur panel sentuh PCAP terdiri dari komponen-komponen berikut:
● Kaca penutup atau komponen permukaan penutup lain yang sesuai
● Lapisan elektroda konduktif transparan
● Bahan isolasi dan pendukung (misalnya OCA, SCA)
● Sirkuit Cetak Fleksibel (FPC)
● Papan pengontrol layar sentuh
Setiap konfigurasi menawarkan trade-off yang berbeda antara kinerja optik, sifat mekanik, ketebalan, dan biaya, sehingga dapat disesuaikan dengan berbagai skenario aplikasi.

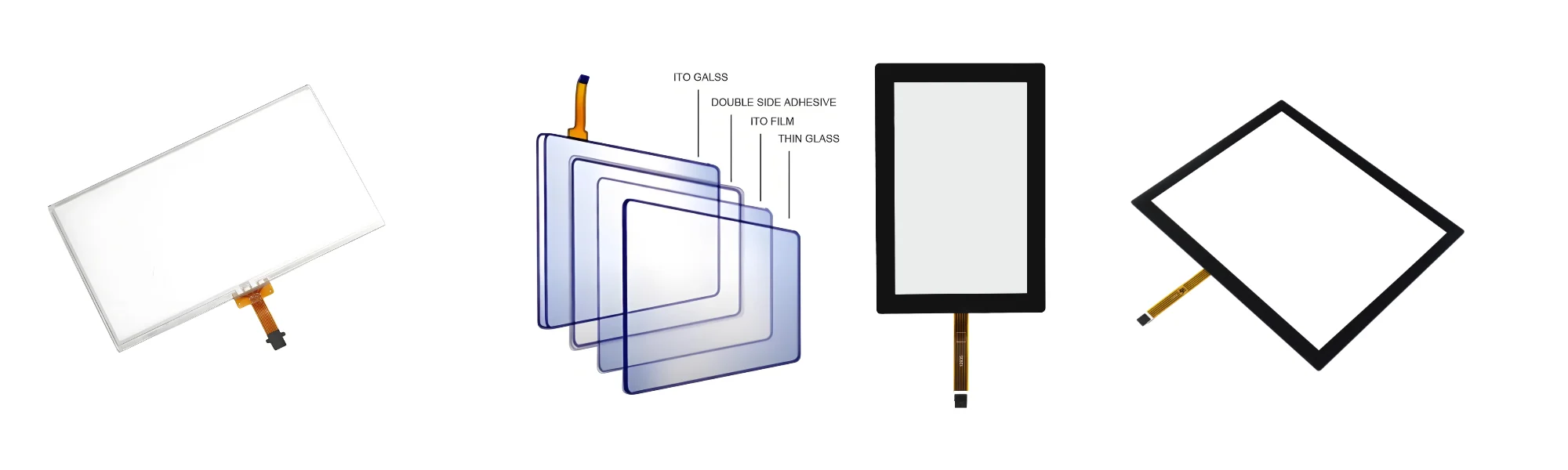

Struktur panel sentuh resistif biasanya terdiri dari dua lapisan konduktif yang dipisahkan oleh titik pengatur jarak isolasi mikroskopis.
Lapisan atas biasanya berupa film fleksibel yang dilapisi bahan konduktif transparan, sedangkan lapisan bawah berupa kaca atau substrat lain dengan lapisan konduktif.
Saat pengguna menekan permukaan layar, lapisan atas berubah bentuk hingga bersentuhan dengan lapisan konduktif bawah. Pengontrol kemudian mengukur sinyal listrik yang dihasilkan untuk menentukan lokasi sentuhan yang tepat.
Tergantung pada persyaratan desain tertentu, ini juga dapat mencakup lapisan pelindung, pita tepi, kabel fleksibel, dan komponen pendukung mekanis.
Prinsip kerja berbasis tekanan ini tidak hanya memungkinkan layar sentuh resistif mendukung pengoperasian dengan tangan kosong tetapi juga membuatnya kompatibel dengan pengoperasian dengan sarung tangan dan penggunaan stylus atau benda keras yang sesuai.
Pembuatan panel sentuh kapasitif PCAP memerlukan kontrol yang presisi terhadap jejak konduktif, permukaan optik, akurasi penyelarasan, dan sambungan listrik.
Meskipun proses pembuatannya bervariasi tergantung pada bahan sensor dan desain struktural, tahapan produksi utama biasanya mencakup langkah-langkah berikut.
Proses pembuatannya melibatkan pemeriksaan kaca penutup, substrat sensor, bahan konduktif transparan, Sirkuit Cetak Fleksibel (FPC), pita perekat, dan komponen lainnya. Kualitas material berdampak langsung pada kejernihan optik, performa kelistrikan, keandalan laminasi, dan kekuatan mekanik produk akhir. Untuk proyek industri, pemilihan material ditentukan berdasarkan lingkungan pengoperasian peralatan dan persyaratan mekanis.
Tergantung pada persyaratan desain, kaca penutup mengalami proses seperti pemotongan, penggilingan tepi, pengeboran, pemolesan, dan penguatan kimia. Perbatasan, logo, pola dekoratif, dan fitur pemasangan yang disablon khusus juga dapat diterapkan. Tergantung pada kompatibilitas bahan dan desain yang dipilih, perawatan permukaan seperti Anti-Glare (AG), Anti-Reflection (AR), Anti-Fingerprint (AF), dan pelapis anti noda dapat diterapkan. Perawatan ini membantu layar sentuh beradaptasi dengan berbagai kondisi pencahayaan, prosedur pembersihan, dan persyaratan estetika.
Sensor kapasitif berisi elektroda konduktif transparan yang disusun dalam susunan tertentu untuk mendeteksi perubahan kapasitansi. Pola jejak elektroda dan desain perutean menentukan bagaimana sinyal sentuhan dideteksi dan dikirim ke pengontrol.
Tergantung pada teknologi sensornya, proses pembuatannya mungkin melibatkan pengetsaan fotolitografi, pemrosesan laser, pencetakan, atau metode lain yang sesuai. Ketepatan produksi sangat penting, karena cacat pada jejak konduktif dapat berdampak negatif terhadap kinerja sentuhan dan konsistensi produk.
Sensor harus terhubung secara elektrik ke pengontrol sentuh melalui FPC. Proses pengikatan memerlukan penyelarasan yang tepat dan kondisi pemrosesan yang terkendali. Sambungan listrik yang andal membantu meminimalkan kegagalan sambungan dan memastikan komunikasi yang stabil antara sensor dan pengontrol.
Kaca penutup dan sensor dilaminasi bersama menggunakan perekat transparan yang sesuai. Kualitas laminasi secara langsung mempengaruhi penampilan produk, kinerja optik, dan integritas mekanis. Selama produksi, debu, gelembung, penyimpangan penyelarasan, dan cacat perekat harus dikontrol dengan ketat.
Panel sentuh kapasitif PCAP yang telah selesai menjalani inspeksi untuk penampilan, respons sentuhan, kontinuitas elektroda, dan kompatibilitas dengan pengontrol target. Untuk proyek tertentu, pengujian tambahan mungkin mencakup kinerja multisentuh, pengoperasian dengan sarung tangan, pengoperasian interferensi air, pengoperasian suhu lebar, dan pengujian Kompatibilitas Elektromagnetik (EMC).
Pemilihan material terutama harus didasarkan pada skenario penerapan untuk menghindari rekayasa berlebihan dan kenaikan biaya yang tidak perlu. Pengujian lanjutan ini tidak boleh dianggap sebagai konfigurasi standar untuk setiap panel sentuh PCAP.
Panel sentuh resistif 4 kawat biasanya terdiri dari film konduktif atas yang fleksibel dan substrat konduktif bawah, dipisahkan oleh titik pengatur jarak isolasi.
Dalam desain umum, substrat bawah membawa elektroda sumbu X, sedangkan film atas membawa elektroda sumbu Y. Ketika tekanan membuat dua permukaan konduktif bersentuhan, pengontrol memberikan tegangan ke set elektroda yang sesuai dan mengukur sinyal yang dihasilkan untuk menghitung koordinat sentuhan. Proses pembuatannya umumnya meliputi:
● Persiapan Bahan: Memilih film PET, substrat konduktif, bahan pengatur jarak, pita perekat, dan Sirkuit Cetak Fleksibel (FPC) berdasarkan spesifikasi panel.
● Pemrosesan Lapisan Konduktif: Memanfaatkan proses manufaktur yang sesuai untuk membuat permukaan resistif dan elektroda.
● Pembentukan Titik Pengatur Jarak: Mencetak titik isolasi yang seragam pada media konduktif untuk memastikan lapisan konduktif tetap terpisah saat panel tidak ditekan.
● Penyaringan sutra dan Pemrosesan Periferal: Pembuatan pembatas dekoratif, pola isolasi, atau fitur khusus lainnya sesuai kebutuhan.
● Laminasi dan Perakitan: Menyelaraskan dan merakit lapisan atas dan substrat bawah dengan tetap menjaga jarak dan karakteristik mekanis yang diperlukan.
● Penyambungan dan Inspeksi FPC: Menyelesaikan sambungan listrik, diikuti dengan inspeksi koordinat, resistansi, tampilan, dan fungsionalitas.
Panel sentuh resistif 4 kabel adalah solusi yang sangat hemat biaya.
Panel sentuh resistif 5 kabel memiliki konfigurasi elektroda yang berbeda dibandingkan versi 4 kabel. Dalam desain tipikal, substrat konduktif bawah berfungsi sebagai permukaan penginderaan, dengan elektroda di keempat sudutnya menentukan pengukuran medan listrik, sedangkan film konduktif atas terutama bertindak sebagai lapisan penginderaan tegangan.
Panel sentuh resistif 8 kabel dibuat berdasarkan arsitektur 4 kabel tradisional dengan menambahkan koneksi ekstra untuk mencapai pengukuran listrik yang lebih stabil.
Memilih layar sentuh yang sesuai bergantung pada skenario aplikasi spesifik:
Panel sentuh resistif 4 kabel paling cocok untuk aplikasi dengan batasan biaya yang ketat.
Panel sentuh resistif 5 kabel sangat ideal untuk aplikasi industri yang melibatkan pengoperasian frekuensi tinggi, kontak yang sering, dan masa pakai yang lama.
Panel sentuh resistif 8 kabel cocok untuk lingkungan keras yang memerlukan stabilitas unggul.

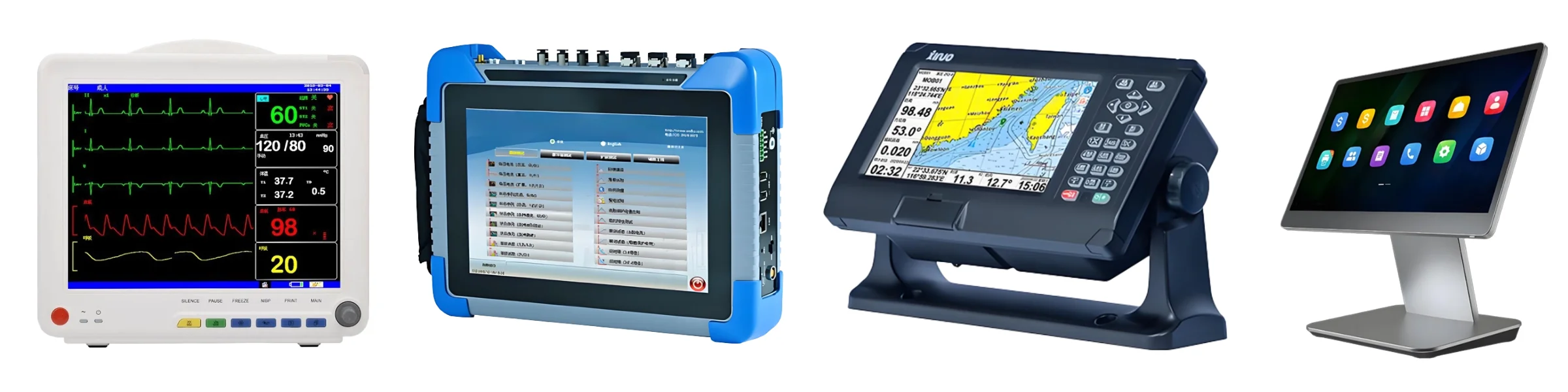

Lingkungan industri yang berbeda memiliki persyaratan yang berbeda-beda untuk kombinasi kinerja sentuhan, daya tahan, kualitas optik, dan fleksibilitas operasional.
Otomasi Industri dan Antarmuka Manusia-Mesin (HMI)
Panel kontrol industri biasanya memerlukan respons sentuhan yang stabil, pengoperasian yang andal, dan kompatibilitas dengan sistem kontrol peralatan.
Layar sentuh PCAP ideal untuk antarmuka yang memerlukan permukaan kaca, pengoperasian intuitif, dan kemampuan multisentuh. Sebaliknya, teknologi resistif cocok untuk aplikasi yang memerlukan input berbasis tekanan atau kompatibilitas dengan berbagai sarung tangan dan stylus.
Peralatan Medis
Instrumen medis memerlukan permukaan yang mudah dibersihkan, dimensi mekanis yang terkontrol, dan respons sentuhan yang andal.
Panel sentuh PCAP menampilkan desain panel depan kaca yang halus, sementara panel resistif sangat cocok untuk instrumen yang mengutamakan input tekanan dan kompatibilitas dengan alat penunjuk khusus.
Kios Swalayan dan Peralatan Industri
Kios swalayan, mesin penjual otomatis, printer, dan antarmuka peralatan mungkin memerlukan kaca penutup yang disesuaikan, dimensi pemasangan, perutean FPC, dan kompatibilitas pengontrol.
Panel sentuh PCAP memberikan pengalaman pengguna modern, sedangkan teknologi resistif lebih cocok untuk aplikasi dengan persyaratan input spesifik atau batasan biaya yang ketat.
Transportasi dan Peralatan Luar Ruangan
Sistem kereta api, elektronik kelautan, stasiun pengisian daya, dan terminal kendali luar ruangan sering kali menghadapi tantangan seperti fluktuasi suhu, kelembapan, getaran, atau cahaya sekitar yang tinggi.
Dalam aplikasi ini, layar sentuh harus dievaluasi sebagai bagian integral dari keseluruhan sistem. Faktor-faktor seperti kaca penutup, desain penyegelan, perekat, pengaturan pengontrol, kecerahan layar, dan metode pemasangan mekanis semuanya memengaruhi keandalan secara keseluruhan.
Baik menggunakan PCAP atau teknologi resistif, kita tidak dapat berasumsi bahwa mereka secara inheren memiliki kemampuan tahan air, dapat dibaca di bawah sinar matahari, atau perlindungan lingkungan tanpa desain dan validasi yang tepat.
Saat memilih pemasok yang tepat, disarankan untuk mempertimbangkan faktor-faktor berikut:
● Pengalaman dalam PCAP dan struktur panel sentuh resistif
● Ketersediaan konfigurasi resistif 4-kawat, 5-kawat, dan 8-kawat
● Kemampuan dalam pemilihan material dan penyesuaian struktur
● Kontrol proses atas fabrikasi sensor, penyaringan sutra, laminasi, dan perakitan
● Kompatibilitas dengan FPC dan pengontrol sentuh
● Keakuratan dimensi, serta catatan dan prosedur pengendalian mutu yang komprehensif
● Dukungan pembuatan prototipe dan konsistensi produksi massal
● Efisiensi komunikasi teknis dan kemampuan pasokan jangka panjang
Kami menyediakan solusi panel sentuh khusus untuk proyek OEM dan ODM, membantu klien dalam mengevaluasi struktur panel sentuh, bahan, dimensi, sambungan listrik, dan persyaratan aplikasi secara komprehensif.
Baik Anda memerlukan panel sentuh kapasitif PCAP atau panel sentuh resistif 4 kabel, 5 kabel, dan 8 kabel, kami dapat memilih solusi mekanis optimal yang memenuhi persyaratan fungsional, mekanis, dan lingkungan peralatan Anda.
