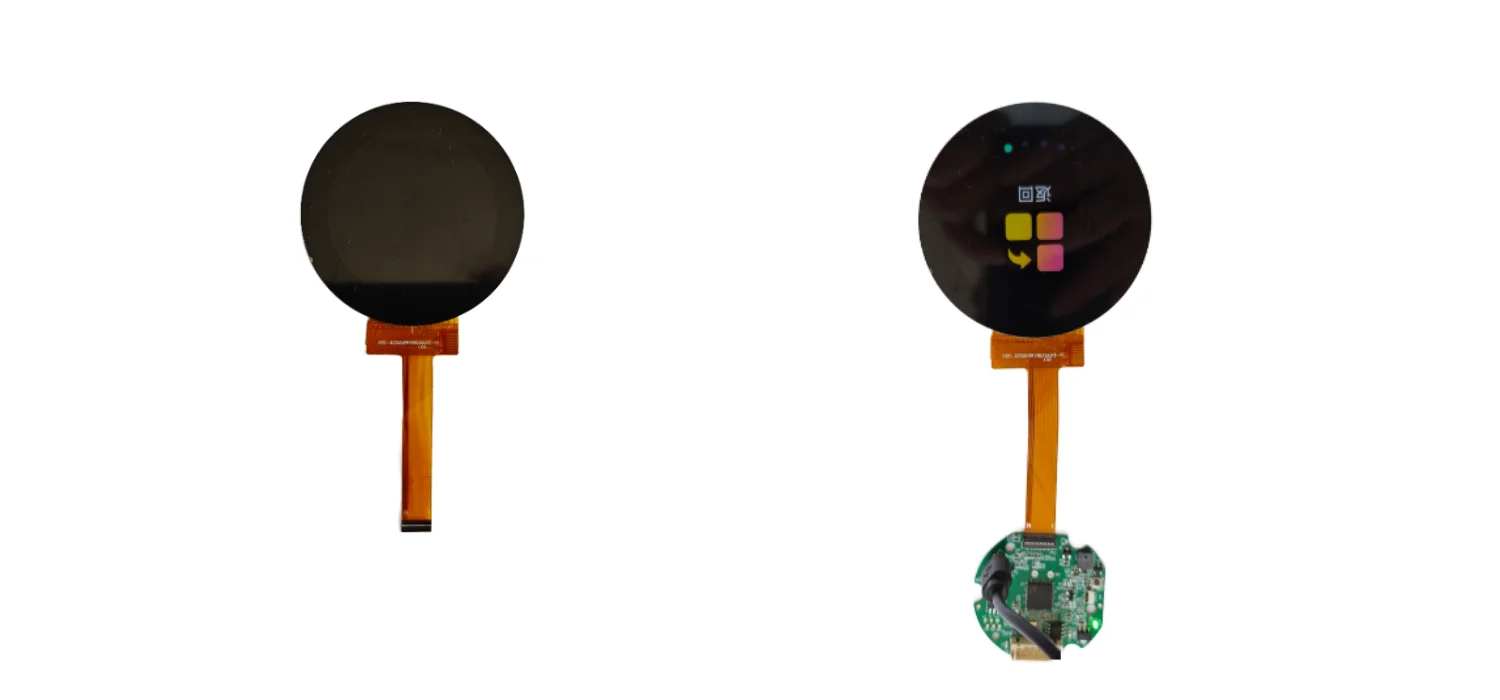

Ini adalah layar sentuh melingkar 2,1 inci yang dirancang khusus untuk peralatan rumah pintar dan panel kontrol ringkas. SKY-TDM dapat menyesuaikan tampilan layar sentuh sesuai dengan struktur aktual peralatan Anda dan persyaratan interaksi manusia-mesin (HMI).
Solusi layar sentuh melingkar 2,1 inci ini memiliki resolusi 480x480 dan ukuran perkiraan 56,18 x 59,71 x 2,26 milimeter. Strukturnya kompak. Ia menggunakan IC driver ST7701 dan mendukung antarmuka RGB (yang dapat disesuaikan sebagai antarmuka MIPI).
Kami memberikan solusi tampilan khusus untuk memenuhi kebutuhan inti Anda dan membantu Anda mengintegrasikan komponen tampilan dengan lancar ke dalam keseluruhan desain industri peralatan Anda.
Layar bundar semakin banyak menggantikan layar persegi tradisional pada peralatan rumah pintar.
Desain Industri yang Mulus: Tampilan melingkar menghilangkan konflik visual antara layar persegi panjang dan bentuk silinder melengkung yang umum pada mesin kopi, pembersih udara, dan speaker pintar. Layar terintegrasi ke dalam siluet produk, bukan merusaknya.
Penggantian Kenop: Banyak peralatan yang masih menggunakan kenop putar fisik untuk pemilihan suhu, kecepatan, atau mode. Layar sentuh melingkar dapat mereplikasi fungsi kenop secara digital dengan ikon dinamis, sensitivitas yang dapat disesuaikan, dan tanpa keausan mekanis, sekaligus menawarkan lebih banyak informasi daripada pelat jam yang dicetak.
Penggunaan Ruang Ringkas yang Lebih Baik: Pada panel kontrol kecil, tata letak melingkar menghindari area sudut yang terbuang pada layar persegi panjang. Array piksel persegi 480×480 memetakan secara alami ke area tampilan bulat, memanfaatkan sepenuhnya wilayah tampilan yang tersedia.
Fokus Visual yang Lebih Kuat: Antarmuka melingkar menarik perhatian pengguna ke tengah panel kontrol, yang ideal untuk fungsi utama seperti start/stop, penyesuaian suhu, atau pemilihan mode di mesin kopi pintar dan peralatan dapur.
Estetika yang Konsisten di Seluruh Lini Produk: Merek peralatan dapat melakukan standarisasi pada modul tampilan melingkar di beberapa produk: mesin kopi, pembersih udara, mesin cuci menciptakan bahasa desain terpadu sekaligus menyederhanakan pengadaan dan inventaris.
Integrasi Sentuh + Layar: Dikombinasikan dengan ikatan optik dan sentuhan PCAP, layar melingkar menjadi panel depan yang tersegel dan mudah dibersihkan, sangat penting untuk peralatan dapur yang terkena kelembapan, minyak, dan pembersihan sehari-hari.
Untuk peralatan rumah tangga pintar, dibandingkan dengan struktur celah udara tradisional, Ikatan optik memberikan efek tampilan yang lebih terintegrasi, menonjolkan kesan premium pada produk.
Dengan menyatukan panel sentuh ke layar secara mulus, solusi ini secara efektif meminimalkan pantulan cahaya tampak yang disebabkan oleh celah udara dan mencegah masuknya kelembapan dalam berbagai tingkat kelembapan. Ini menciptakan permukaan depan yang jauh lebih bersih, sehingga sangat ideal untuk produk rumah tangga dengan persyaratan estetika yang menuntut.

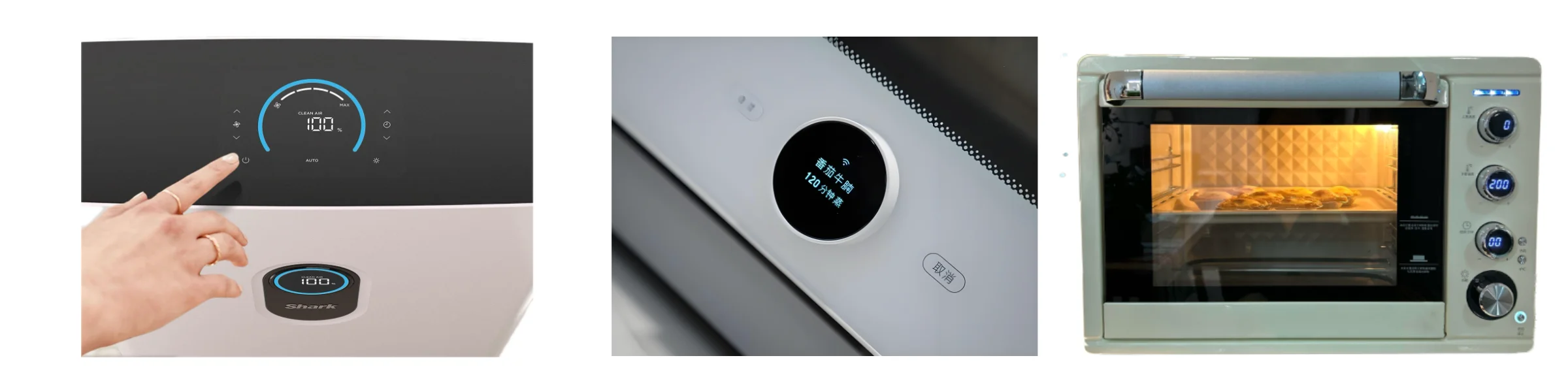

Teknologi ini dapat diterapkan secara luas di berbagai desain peralatan, seperti mesin kopi pintar, pembersih udara, peralatan dapur, panel kontrol mesin cuci, dan oven pintar.
Menampilkan tapak mekanis yang sangat kompak hanya 56,18 × 59,71 × 2,26 mm, solusi layar sentuh melingkar 2,1 inci sangat cocok untuk aplikasi dengan batasan ruang internal yang ketat. Resolusi 480x480 menghadirkan antarmuka pengguna persegi yang terintegrasi secara mulus ke dalam perakitan panel kontrol kompak.
Kami dapat mendiskusikan solusi khusus dengan klien kami berdasarkan alur kerja berikut:
Ukuran Layar → Panel Sentuh → Kaca Penutup → Laminasi → Konfigurasi Antarmuka → Struktur Mekanik
Proyek yang berbeda mungkin memerlukan dimensi layar, rasio aspek, struktur pemasangan, atau solusi sentuh yang berbeda-beda yang disesuaikan dengan kasus penggunaan tertentu. Oleh karena itu, kami sangat menyarankan untuk mengintegrasikan pengembangan khusus ke dalam tahap desain awal produk Anda. Melalui komunikasi mendalam mengenai kebutuhan spesifik Anda, kami dapat memberikan solusi khusus yang unggul.
Rakitan solusi layar sentuh melingkar 2,1 inci ini mendukung antarmuka sentuh I2C, memungkinkan fungsi sentuh diintegrasikan secara mulus dengan sistem kontrol utama pelanggan.
Dalam hal performa tampilan, layar ini memiliki kecerahan 300 cd/m² dan rasio kontras 800:1. Ia menawarkan sudut pandang lebar hingga 80° ke segala arah, dan menyediakan opsi untuk antarmuka tampilan RGB dan MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | MENGATUR ULANG | TE | GND | HARI | D0P | GND | H1N | D1P | GND | CLKN | KLKP | GND | tidak | GND | LEDA | LEDK | IOVCC | tidak |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | MENGATUR ULANG | tidak | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Karakteristik luar biasa ini meletakkan dasar praktis untuk antarmuka interaktif peralatan rumah tangga kompak, yang sepenuhnya memenuhi kebutuhan interaksi manusia-mesin (HMI) pengguna.
Setiap perangkat pelanggan memiliki antarmuka tampilan yang unik dan desain industri yang berbeda. Untuk melayani basis pelanggan kami yang beragam, kami menyediakan layanan kustomisasi OEM dan ODM yang komprehensif. Kita dapat mendiskusikan solusi yang disesuaikan berdasarkan kebutuhan spesifik Anda, seperti panel sentuh khusus, kaca penutup khusus, berbagai opsi antarmuka, kabel FPC khusus, sablon logo, serta kecerahan dan parameter optik yang disesuaikan.
Selain solusi layar sentuh melingkar 2,1 inci referensi kami, kami juga menawarkan layanan penyesuaian papan driver layar terintegrasi, termasuk opsi seperti papan port serial.
1.Konfirmasi Persyaratan: Bagikan ukuran tampilan, resolusi, fungsi sentuh, dan ruang instalasi Anda.
2. Desain Solusi: Kami mengusulkan panel sentuh, kaca penutup, dan konfigurasi antarmuka.
3. Pengembangan Sampel: Perakitan prototipe untuk validasi mekanik dan listrik Anda.
4. Verifikasi Desain: Tinjauan bersama mengenai kesesuaian, kinerja sentuhan, dan efek optik.
5. Produksi Massal: Pasokan batch yang stabil dengan inspeksi penuh sebelum pengiriman.
Keterlibatan awal sangat disarankan: kami dapat menyesuaikan rakitan display dengan desain industri Anda daripada memaksakan desain Anda pada modul standar.
Solusi tampilan kami dapat diterapkan secara luas pada berbagai produk rumah pintar dan peralatan, termasuk:
Mesin Kopi Cerdas: Kontrol sentuh menyediakan antarmuka pengguna yang modern dan interaktif.
Pembersih Udara: Rakitan layar sentuh yang ringkas memungkinkan penyesuaian cepat berbagai fungsi.
Peralatan Dapur Cerdas: Untuk produk seperti penanak nasi, oven, dan penghisap asap, kami menawarkan layar sentuh dengan fungsi kenop putar.
Mesin Cuci & Pengering: Layar memungkinkan pemilihan program pencucian dan pengeringan dengan cepat, sekaligus memberikan tampilan intuitif tentang status pengoperasian.
Untuk semua kategori peralatan yang disebutkan di atas, kami dapat memenuhi persyaratan spesifikasi spesifik Anda.

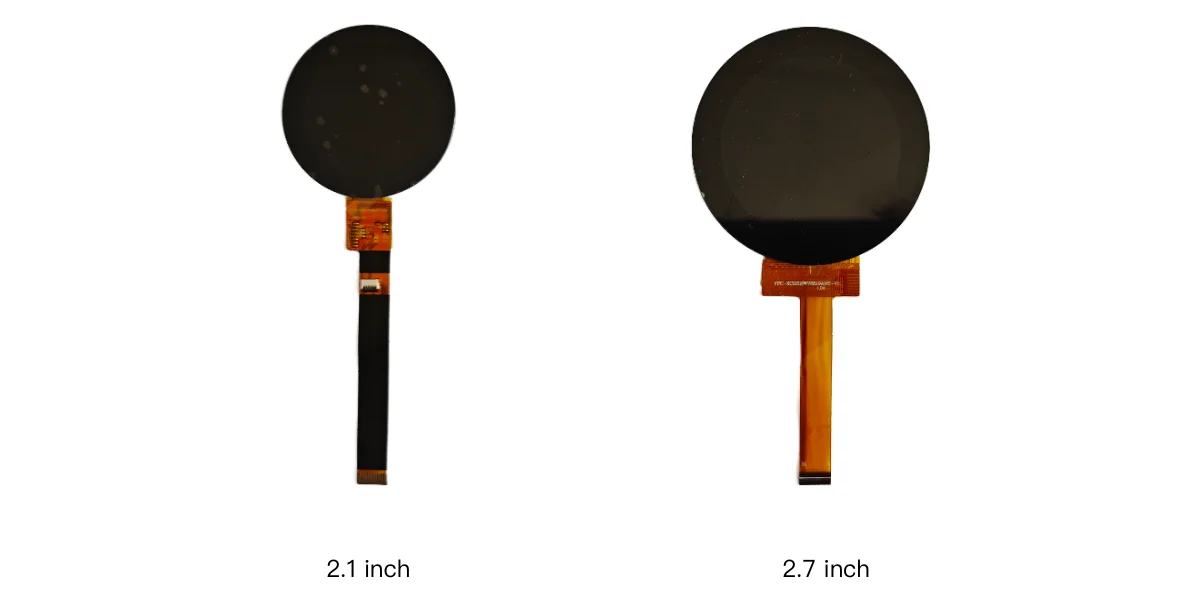

Tidak, kami menawarkan pilihan yang lebih luas. Selain rakitan 2,1 inci, kami juga menyediakan ukuran 1,6 inci, 2,7 inci, 5 inci, dan ukuran lainnya. Pilihan spesifiknya bergantung pada kebutuhan produk Anda.
Ya. Panel sentuh dapat disesuaikan sepenuhnya untuk memenuhi kebutuhan Anda, termasuk bentuk luar, perawatan permukaan khusus untuk kaca penutup, desain kabel FPC, dan banyak lagi.
Ya. Kami dapat menyediakan modul LCD atau panel sentuh secara terpisah. Kami juga mendukung solusi dimana hanya kaca penutup saja yang dilaminasi, tanpa panel sentuh.
Ya. Jenis layar sentuh ringkas ini cocok untuk aplikasi seperti mesin kopi pintar, pembersih udara, peralatan dapur, dan terminal kontrol cerdas lainnya, sesuai dengan persyaratan aplikasi akhir.
Ya. Pelanggan dapat mendiskusikan persyaratan khusus dengan kami, termasuk ukuran layar, panel sentuh, kaca penutup, laminasi penuh, jenis antarmuka, dan integrasi mekanis.
Idealnya, berikan ukuran layar, resolusi, fungsi sentuh, dimensi kaca penutup, ruang pemasangan, persyaratan antarmuka, lingkungan pengoperasian, dan perkiraan kuantitas yang diperlukan. Selain itu, menyediakan gambar produk atau file housing 3D akan sangat bermanfaat untuk evaluasi mekanis kami.
Jika Anda sedang mengembangkan peralatan rumah tangga baru, kami akan dengan senang hati terlibat di awal tahap desain untuk mengevaluasi keseluruhan kebutuhan produk Anda secara komprehensif.
SKY-TDM dapat bekerja sama dengan pelanggan kami untuk menilai kebutuhan spesifik, termasuk ukuran layar, solusi sentuh, kaca penutup, dan papan driver khusus. Pendekatan kolaboratif ini membantu menciptakan produk akhir yang sempurna, menghindari kebutuhan untuk mengkompromikan keseluruhan desain hanya untuk mengakomodasi struktur standar yang tidak sesuai.
Jangan ragu untuk menghubungi kami kapan saja untuk mendiskusikan proyek Anda yang akan datang.
