Bagaimana Papan Iklan Antarmuka HDMI Ke TTL Menyederhanakan Integrasi LCD Industri

Untuk proyek tampilan OEM yang memerlukan konversi sinyal yang dapat diandalkan,Papan IKLAN Antarmuka HDMI Ke TTLdariSKY-TDMmenyediakan cara praktis untuk menghubungkan sumber video HDMI dengan panel LCD TTL/RGB TFT. Tegangan panelnya yang dapat disesuaikan, kontrol lampu latar LED terintegrasi, firmware yang dapat disesuaikan, dan desain industri yang ringkas membuatnya cocok untuk peralatan tertanam, terminal HMI, instrumen medis, perangkat laboratorium, dan aplikasi tampilan dengan ruang terbatas lainnya.

Papan AD Antarmuka HDMI Ke TTL bertindak sebagai jembatan kontrol antara sumber video HDMI dan panel LCD TFT yang kompatibel menggunakan sinyal TTL/RGB. Bagi produsen peralatan, nilai pengontrol jenis ini melampaui konversi sinyal dasar. Pemilihan tegangan panel, pengaturan waktu tampilan, manajemen lampu latar, pencocokan antarmuka, konfigurasi firmware, dan keandalan PCB semuanya dapat memengaruhi keberhasilan sistem tampilan tertanam. Solusi SKY-TDM mendukung beberapa konfigurasi antarmuka TTL, penyesuaian voltase panel 3,3V/5V, kontrol lampu latar LED terintegrasi, firmware yang dapat disesuaikan, dan input daya 8–18V DC. Fitur-fitur ini membantu para insinyur mengurangi sirkuit tambahan, menyederhanakan perkabelan, mempercepat integrasi LCD, dan mengembangkan produk tampilan industri yang lebih fleksibel.

Daftar isi

1. Apa itu Papan Iklan Antarmuka HDMI Ke TTL?
2. Mengapa Konversi HDMI-ke-TTL Penting untuk Proyek LCD TFT?
3. Apa Saja Fitur Utama yang Harus Dievaluasi?
4. Spesifikasi Teknis Utama
5. Dimana Papan Dapat Digunakan?
6. Bagaimana Seharusnya Insinyur Mendekati Integrasi LCD?
7. Bagaimana Kustomisasi Meningkatkan Kompatibilitas Proyek?
8. Pertanyaan yang Sering Diajukan
9. Kesimpulan dan Dukungan Proyek

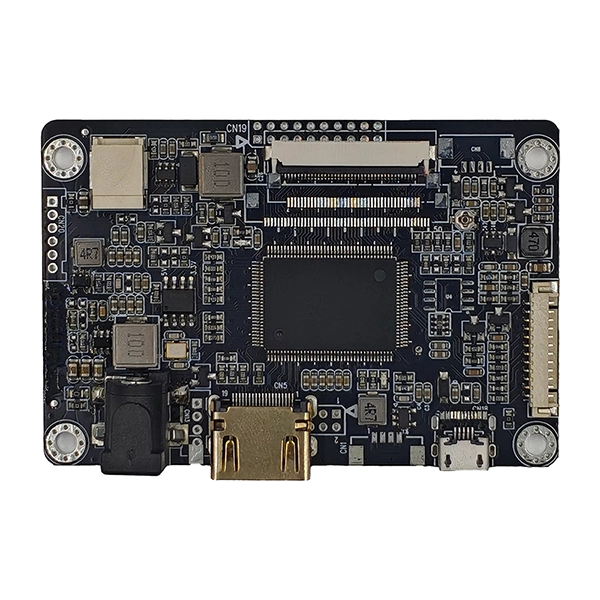

Apa itu Papan Iklan Antarmuka HDMI Ke TTL?

Papan AD Antarmuka HDMI Ke TTL adalah pengontrol LCD yang mengubah informasi video dari sumber HDMI menjadi format sinyal yang dapat diproses oleh panel LCD TTL/RGB TFT yang kompatibel. HDMI banyak digunakan oleh komputer, sistem tertanam, pengontrol industri, dan sumber video digital modern lainnya, sementara banyak panel LCD TFT menggunakan antarmuka RGB atau TTL paralel.

Tanpa pengontrol yang sesuai, para insinyur mungkin perlu mendesain ulang sistem host atau mengembangkan sirkuit konversi sinyal tambahan. Papan pengontrol khusus menyediakan jalur integrasi yang lebih langsung dan dapat menggabungkan pemrosesan sinyal, manajemen daya panel, konfigurasi waktu, dan kontrol lampu latar dalam satu solusi ringkas.

Papan Iklan Antarmuka HDMI Ke TTL SKY-TDM dirancang khusus untuk integrasi LCD industri. Menurut spesifikasi produknya, produk ini mendukung konfigurasi output tampilan TTL/RGB, voltase panel 3,3V atau 5V yang dapat disesuaikan, driver LED terintegrasi, firmware yang dapat disesuaikan, dan rentang catu daya 8–18V DC.

Mengapa Konversi HDMI-ke-TTL Penting untuk Proyek LCD TFT?

Integrasi tampilan sering kali melibatkan lebih dari sekadar memilih LCD dengan dimensi fisik yang benar. Insinyur juga harus mencocokkan sumber video, antarmuka, voltase, timing, lampu latar, konektor, dan struktur mekanis.

Pengontrol HDMI-ke-TTL yang sesuai dapat membantu mengatasi beberapa tantangan integrasi umum:

• Kompatibilitas antarmuka:Ini menyediakan koneksi praktis antara sumber video HDMI dan panel TFT TTL/RGB.
• Pencocokan kekuatan:Tegangan panel yang dapat disesuaikan membantu mengakomodasi kebutuhan kelistrikan LCD yang berbeda.
• Manajemen lampu latar:Kontrol lampu latar LED terintegrasi mengurangi kebutuhan akan sirkuit driver terpisah.
• Adaptasi firmware:Waktu tampilan dan parameter lainnya dapat disesuaikan untuk model LCD tertentu.
• Instalasi kompak:Tata letak pengontrol yang kecil dapat bermanfaat jika ruang lingkupnya terbatas.
• Efisiensi pengembangan:Arsitektur pengontrol yang siap pakai dapat mengurangi jumlah pengembangan antarmuka tampilan yang diperlukan oleh tim OEM.

Apa Saja Fitur Utama yang Harus Dievaluasi?

1. Beberapa Konfigurasi Antarmuka TTL/RGB

Panel TFT yang berbeda dapat menggunakan penetapan pin FPC dan konfigurasi sinyal yang berbeda. Board ini mendukung beberapa pengaturan antarmuka, termasuk konfigurasi RGB 40-pin dan 50-pin, memberikan fleksibilitas lebih besar bagi para insinyur saat memilih panel yang sesuai.

2. Tegangan Panel yang Dapat Disesuaikan

Pengontrol mendukung tegangan keluaran panel 3.3V dan 5V yang dapat dipilih. Hal ini penting karena menyuplai tegangan yang tidak kompatibel dapat menyebabkan ketidakstabilan tampilan atau berpotensi merusak panel elektronik. Pemilihan tegangan harus selalu diverifikasi berdasarkan spesifikasi kelistrikan pabrikan LCD.

3. Driver Lampu Latar LED Terintegrasi

Sirkuit kontrol lampu latar internal menyederhanakan arsitektur sistem dengan menggabungkan kontrol tampilan dan manajemen lampu latar LED pada papan yang sama. Antarmuka lampu latar menyediakan koneksi terkait daya, ON/OFF, dan PWM/Vadj untuk kontrol tingkat sistem.

4. Firmware yang Dapat Disesuaikan

Panel LCD memerlukan parameter pengaturan waktu yang tepat untuk menampilkan gambar dengan benar. Kustomisasi firmware dapat mencakup parameter seperti resolusi, waktu, orientasi tampilan, logo boot, dan konfigurasi OSD, tergantung pada kebutuhan proyek.

5. Desain Berorientasi Industri

Peralatan industri dapat beroperasi terus menerus dan mungkin mengalami gangguan listrik, variasi suhu, dan keterbatasan ruang. Pengontrol ini dirancang dengan manajemen daya yang stabil, perutean sinyal yang dioptimalkan, dan rekayasa sadar EMI untuk mendukung aplikasi tertanam yang menuntut.

Spesifikasi Teknis Utama

Tabel berikut merangkum spesifikasi utama yang dipublikasikan dari Papan AD Antarmuka HDMI Ke TTL:

Insinyur harus memastikan spesifikasi lengkap kelistrikan, pengaturan waktu, mekanis, dan konektor terhadap panel LCD yang dipilih sebelum melakukan pemesanan atau memulai produksi massal.

Dimana Papan Dapat Digunakan?

Arsitektur ringkas dan antarmuka tampilan yang dapat dikonfigurasi menjadikan Papan AD Antarmuka HDMI Ke TTL berguna untuk berbagai aplikasi tertanam. Kasus penggunaan yang umum meliputi:

• HMI Industri:Hubungkan komputer atau pengontrol industri ke layar operator TFT yang ringkas.
• Instrumen medis:Menyediakan antarmuka tampilan untuk peralatan diagnostik, pemantauan, dan laboratorium.
• Peralatan uji portabel:Mendukung tampilan ringkas yang mengutamakan ruang PCB dan manajemen daya.
• Otomatisasi bangunan:Modul tampilan penggerak yang digunakan di terminal kontrol dan pemantauan.
• Peralatan keamanan:Integrasikan tampilan TFT ke dalam perangkat pemantauan dan kontrol yang ringkas.
• Terminal tertanam:Menyediakan koneksi HDMI-ke-TTL untuk perangkat industri dan pintar yang disesuaikan.

Aplikasi ini umumnya memiliki persyaratan yang sama: transmisi gambar yang stabil, kompatibilitas panel yang dapat diprediksi, pemasangan yang ringkas, dan pengontrol yang dapat disesuaikan dengan konfigurasi LCD akhir.

Bagaimana Seharusnya Insinyur Mendekati Integrasi LCD?

Proyek tampilan yang andal harus dimulai dengan spesifikasi panel LCD, bukan sekadar memilih pengontrol berdasarkan konektor input. Pemeriksaan kompatibilitas terstruktur dapat mencegah desain ulang yang mahal di kemudian hari dalam pengembangan.

1. Identifikasi model LCD:Konfirmasikan nomor bagian panel dan lembar data yang tepat.
2. Periksa antarmuka:Verifikasi apakah panel menggunakan konfigurasi pin TTL/RGB yang diperlukan.
3. Konfirmasikan tegangan:Cocokkan pengaturan voltase panel pengontrol dengan spesifikasi LCD.
4. Verifikasi waktu:Periksa jam piksel, pengaturan waktu horizontal, pengaturan waktu vertikal, sinkronisasi, dan parameter terkait.
5. Cocokkan lampu latar:Konfirmasikan volume LEDtage, arus, persyaratan PWM, dan konfigurasi konektor.
6. Periksa detail mekanis:Verifikasi orientasi FPC, posisi konektor, dimensi papan, dan persyaratan pemasangan.
7. Uji perakitan lengkap:Evaluasi stabilitas gambar, perilaku startup, kontrol kecerahan, kinerja suhu, dan pengoperasian jangka panjang.

Menyediakan lembar data LCD, aplikasi yang dimaksudkan, sumber input, dan batasan enclosure kepada pemasok pengontrol dapat membuat proses pencocokan jauh lebih efisien.

Bagaimana Kustomisasi Meningkatkan Kompatibilitas Proyek?

Papan pengontrol standar berguna untuk aplikasi umum, namun produk OEM sering kali memiliki persyaratan yang tidak dapat diselesaikan dengan konfigurasi umum. Oleh karena itu, penyesuaian firmware dan perangkat keras dapat menjadi bagian penting dalam pengembangan tampilan.

SKY-TDM menyediakan opsi penyesuaian yang dapat mencakup:

• Resolusi LCD dan konfigurasi waktu
• Menampilkan penyesuaian parameter kecepatan bingkai dan gambar
• Kustomisasi logo boot dan antarmuka startup
• Konfigurasi menu OSD
• Penyesuaian orientasi tampilan
• Kabel TTL/RGB dan konektor FPC cocok
• Kecerahan lampu latar dan optimalisasi urutan daya
• Layar sutra PCB dan kustomisasi label pribadi
• Adaptasi pemasangan mekanis

Pendekatan ini sangat berguna bagi produsen OEM yang mengembangkan peralatan dengan model LCD yang ditentukan, wadah yang disesuaikan, atau siklus hidup produk yang panjang. SKY-TDM juga menyediakan kemampuan integrasi tampilan yang lebih luas yang mencakup panel sentuh, layar LCD, dan papan driver LCD, yang dapat membantu menyederhanakan sumber multi-komponen.

Pertanyaan yang Sering Diajukan

Q1: Panel LCD manakah yang dapat berfungsi dengan Papan Iklan Antarmuka HDMI Ke TTL?

Papan ini dirancang untuk panel LCD TTL/RGB TFT yang kompatibel. Kompatibilitas bergantung pada antarmuka panel, resolusi, pengaturan waktu, voltase, konektor, dan persyaratan lampu latar. Menyediakan model LCD yang tepat membantu tim teknik memverifikasi kompatibilitas.

Q2: Dapatkah firmware disesuaikan untuk LCD tertentu?

Ya. Firmware dapat disesuaikan menurut kebutuhan proyek, termasuk pengaturan waktu tampilan, resolusi, orientasi, logo pengaktifan, dan pengaturan terkait OSD.

Q3: Apakah papan dilengkapi driver lampu latar?

Ya. Pengontrol ini dilengkapi driver lampu latar LED terintegrasi, membantu mengurangi kebutuhan akan modul kontrol lampu latar eksternal tambahan.

Q4: Tegangan panel apa yang didukung pengontrol?

Spesifikasi yang dipublikasikan menunjukkan opsi voltase panel 3,3V dan 5V yang dapat dipilih. Pengaturan yang benar harus dipilih sesuai dengan spesifikasi pabrikan LCD.

Q5: Apakah papan ini cocok untuk peralatan industri?

Ya. Produk ini dirancang untuk aplikasi berorientasi industri seperti terminal HMI, peralatan medis, instrumen laboratorium, perangkat uji portabel, dan sistem kontrol tertanam. Kisaran suhu pengoperasian yang dipublikasikan adalah -20°C hingga 80°C.

Q6: Dapatkah SKY-TDM menyediakan kabel yang cocok?

Ya. SKY-TDM mendukung pencocokan antarmuka dan kabel untuk proyek integrasi tampilan, termasuk kabel sinyal TTL/RGB yang disesuaikan dan koneksi FPC.

Q7: Dapatkah pelanggan OEM meminta merek yang disesuaikan?

Ya. Kustomisasi yang tersedia dapat mencakup penandaan layar sutra PCB, kemasan label pribadi, firmware eksklusif, dan persyaratan khusus proyek lainnya.

Kesimpulan dan Dukungan Proyek

Memilih pengontrol tampilan yang tepat dapat mempengaruhi efisiensi dan keandalan proyek LCD tertanam secara signifikan. Papan AD Antarmuka HDMI Ke TTL menyediakan jembatan praktis antara sumber video HDMI dan panel TFT TTL/RGB sekaligus menggabungkan konversi sinyal, manajemen daya panel, kontrol lampu latar, dan konfigurasi firmware dalam solusi ringkas. Bagi produsen OEM, kemampuan untuk menyesuaikan waktu, firmware, kabel, konektor, dan detail mekanis dapat semakin menyederhanakan pengembangan produk dan mendukung produksi jangka panjang yang stabil.

Jika Anda sedang mengembangkan HMI industri, instrumen medis, perangkat laboratorium, penguji portabel, atau produk layar tertanam lainnya, SKY-TDM dapat membantu mengevaluasi model LCD dan persyaratan sistem Anda. Jelajahi Papan Iklan Antarmuka HDMI Ke TTL atauHubungi kamidengan lembar data LCD Anda, antarmuka yang diperlukan, kuantitas, dan persyaratan penyesuaian untuk mendiskusikan solusi pengontrol tampilan yang sesuai.
