Modul LCD + Papan Driver LCD + Panel Sentuh + Berbagai Kabel + Komponen Struktur Mekanik
Integrasi komprehensif ini telah menjadi persyaratan penting untuk proyek-proyek yang disesuaikan, menandai pergeseran dari ketergantungan tradisional pada modul LCD mandiri. Di masa lalu, sebagian besar proyek hanya memerlukan komponen individual, seperti panel sentuh terpisah atau modul LCD mandiri. Namun, seiring berkembangnya industri, integrasi sumber daya telah menjadi faktor penting dalam permulaan proyek.
Ketika komponen-komponen ini bersumber dan dirakit dari pemasok yang berbeda, masalah seperti kompatibilitas komponen, tata letak ruang internal, dan proses perakitan sering kali muncul, sehingga menyebabkan ketidaksesuaian produk. Ini adalah tantangan unik yang melekat pada proyek yang disesuaikan.
SKY-TDMProduk s terutama dirancang untuk memenuhi kebutuhan proyek khusus dalam aplikasi industri, medis, kios swalayan, dan angkutan kereta api. Kami menyediakan solusi sentuh dan tampilan terintegrasi untuk menyelesaikan masalah kompatibilitas dan pencocokan sepanjang siklus hidup proyek.
Ini adalah LCD 21,5 inci dengan fungsionalitas sentuh, mengintegrasikan modul LCD, panel sentuh kapasitif PCAP, dan sistem papan driver ke dalam arsitektur tampilan tunggal. Pelanggan hanya perlu menyediakan catu daya 12V DC dan sinyal input HDMI untuk menyebarkannya ke peralatan mereka, sehingga tidak memerlukan papan driver eksternal.
Fitur Utama:
· Ukuran layar 21,5 inci
· Resolusi Full HD 1920 x 1080
· Sentuhan kapasitif PCAP 10 titik

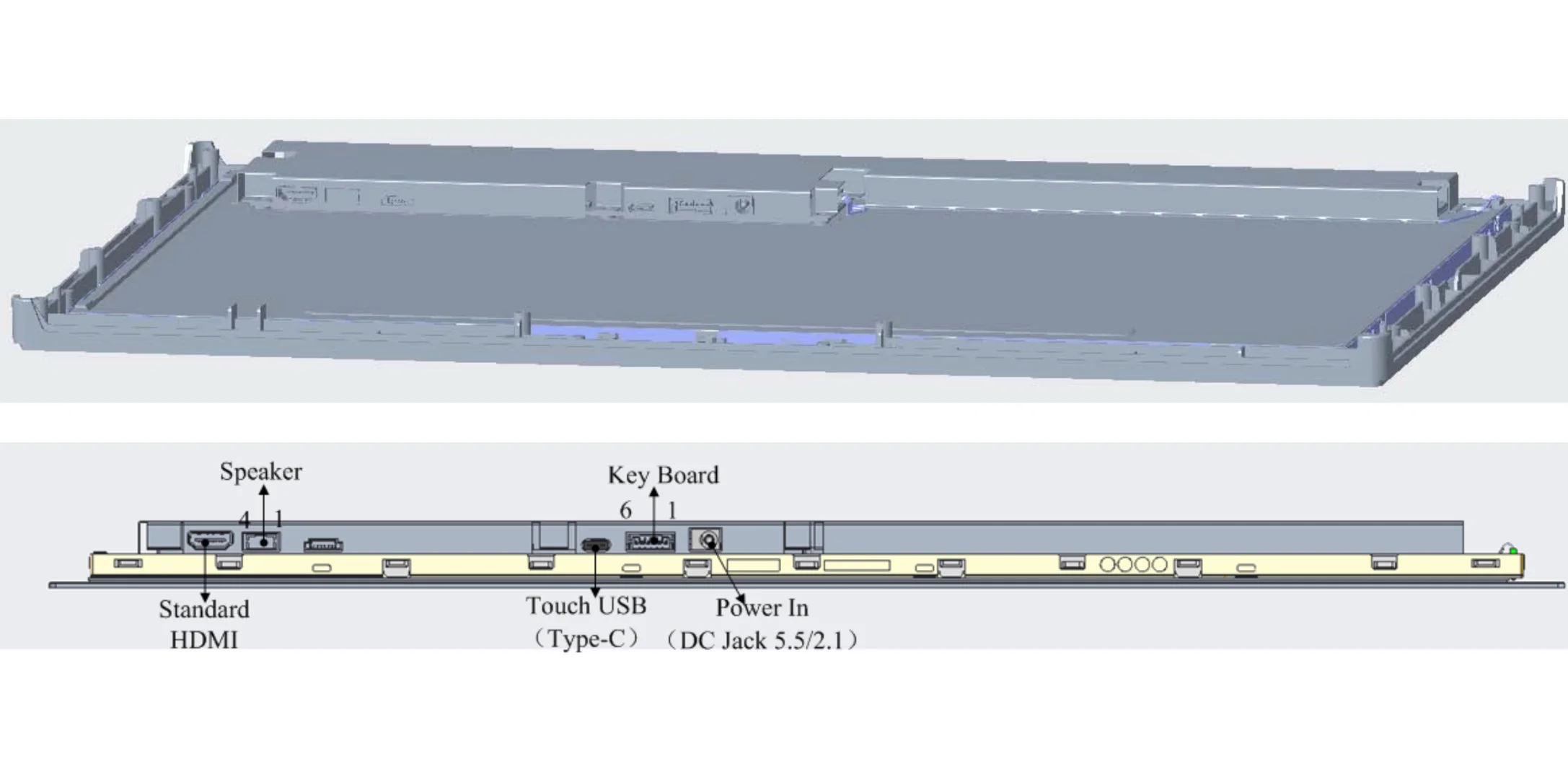

· Antarmuka masukan video HDMI
· Antarmuka sentuh USB Type-C
· Perawatan permukaan AG (Anti-Silau) & AF (Anti-Sidik Jari) opsional
· Speaker bawaan

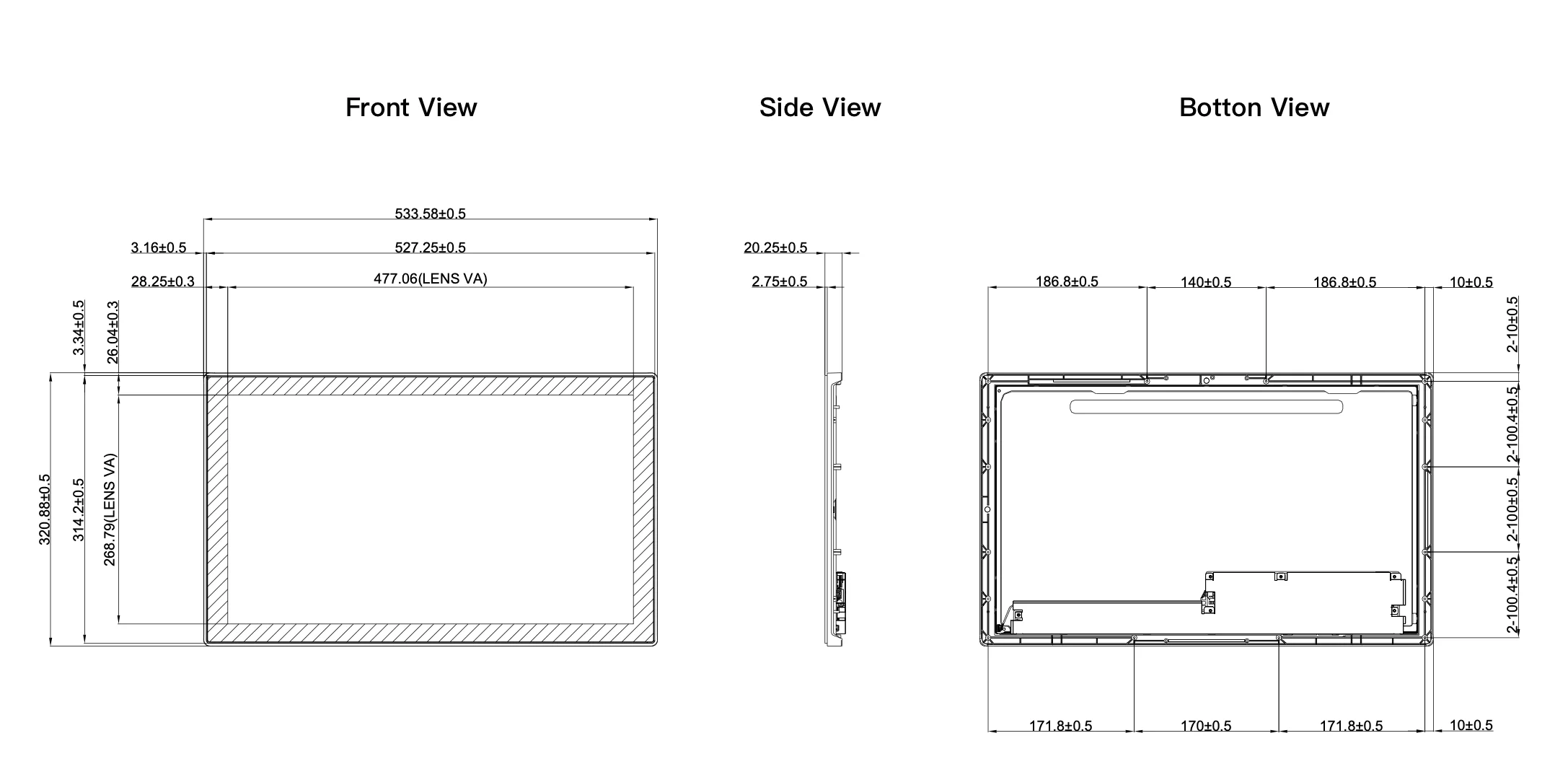

Ini memiliki konsumsi daya rata-rata sebesar 26,26W, dengan dimensi produk keseluruhan 533,58 x 320,88 x 20,25 mm.
Tujuan inti dari integrasi adalah untuk mengurangi jumlah komponen yang berdiri sendiri dan menyederhanakan instalasi arsitektur tampilan.
Tampilan terintegrasi berpotensi menurunkan biaya sistem secara keseluruhan. Mereka membantu meningkatkan efisiensi pengadaan komponen, mengurangi kebutuhan kabel dan konektor, menyederhanakan proses perakitan, mengurangi upaya koordinasi teknik, dan mempersingkat waktu integrasi sistem tampilan. Perbaikan ini secara efektif mengurangi biaya tenaga kerja yang tersembunyi. Namun, pengurangan biaya sebenarnya bergantung pada arsitektur tampilan asli, volume produksi, dan persyaratan penyesuaian.
Ya, ini menciptakan lebih banyak peluang untuk desain mekanis yang ringkas. Jika papan driver tampilan mandiri perlu dipasang di belakang atau di samping panel LCD, ruang tambahan harus disediakan untuk PCB dan kabel.
Dengan mengintegrasikan langsung komponen elektronik tampilan yang relevan ke dalam arsitektur tampilan, tidak perlu mengalokasikan ruang untuk papan driver dan kabel terkait.
Optimalisasi ruang ini khususnya praktis untuk terminal swalayan, dimana layar biasanya dipasang langsung di bagian depan enklosur.
Terminal swalayan adalah skenario aplikasi yang paling representatif untuk "Integrasi Sentuh + Layar".
Layar sentuh Full HD 21,5 inci menyediakan area tampilan yang luas untuk menyajikan seluruh alur pengguna dengan lancar: Tampilan Menu → Pemilihan Produk → Konfirmasi Pesanan → Pembayaran & Penyelesaian → Pencetakan Tanda Terima.

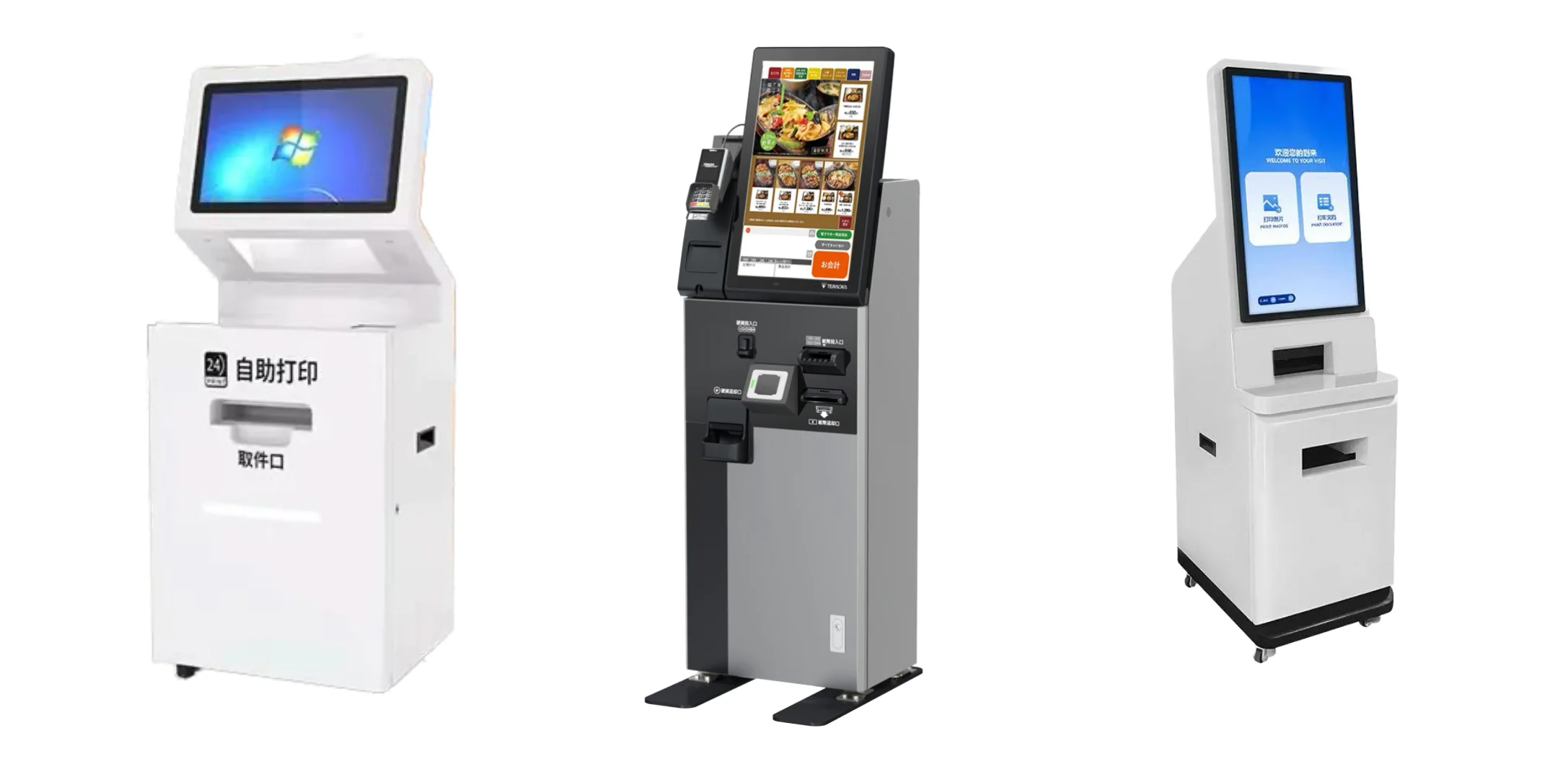

Konsep desain tampilan yang sama dapat diterapkan pada peralatan swalayan lainnya:
· Kios Pemesanan Sendiri: Layar sentuh besar memungkinkan pengguna menelusuri produk sepenuhnya, mengelola pesanan, dan menyelesaikan transaksi tanpa bantuan staf apa pun.
· Terminal Pembayaran: Layar dapat menggabungkan instruksi pengoperasian, informasi transaksi, dan interaksi sentuh ke dalam satu antarmuka yang dapat dilihat pengguna.
· Mesin Penjual Otomatis: Antarmuka sentuh dapat digunakan untuk menampilkan informasi produk, konten promosi, pemilihan produk, dan panduan pembayaran.
· Terminal Tiket & Check-In: Tampilan interaktif dapat memandu pengguna melalui pemilihan tujuan, pertanyaan reservasi, pencetakan tiket, atau prosedur check-in.
· Printer Swalayan: Layar sentuh dapat memfasilitasi pemilihan dokumen, pratinjau konten, pengaturan opsi cetak, dan fungsi pembayaran.
Salah satu tantangan utama dalam mengembangkan peralatan layar sentuh adalah memastikan bahwa panel sentuh, modul LCD, pengontrol papan driver, dan struktur mekanis bekerja sama secara mulus.
Pendekatan terpadu ini sangat cocok untuk produsen peralatan yang diproduksi secara massal. Dalam kasus seperti ini, konsistensi tampilan, efisiensi instalasi, dan koordinasi rantai pasokan adalah hal yang sangat penting. Dengan mengambil contoh produk 21,5 inci kami, ini menunjukkan bagaimana LCD, panel sentuh, dan elektronik driver dapat diintegrasikan ke dalam arsitektur modul tampilan tunggal. Ia juga memenuhi persyaratan keandalan dalam berbagai kondisi, termasuk suhu, getaran, guncangan termal, perputaran daya, dan ESD.
Bagi pelanggan OEM, desain produk kolaboratif ini mewakili solusi terbaik. Artinya, sejak awal, seluruh solusi tampilan dirancang sebagai bagian integral dari peralatan, bukan diperlakukan sebagai komponen LCD terisolasi.
Silakan hubungiSKY-TDM. Tim kami akan membantu evaluasi dan memberikan solusi tampilan terintegrasi yang ideal (LCD + Papan Driver + Panel Sentuh) yang disesuaikan untuk proyek Anda.
