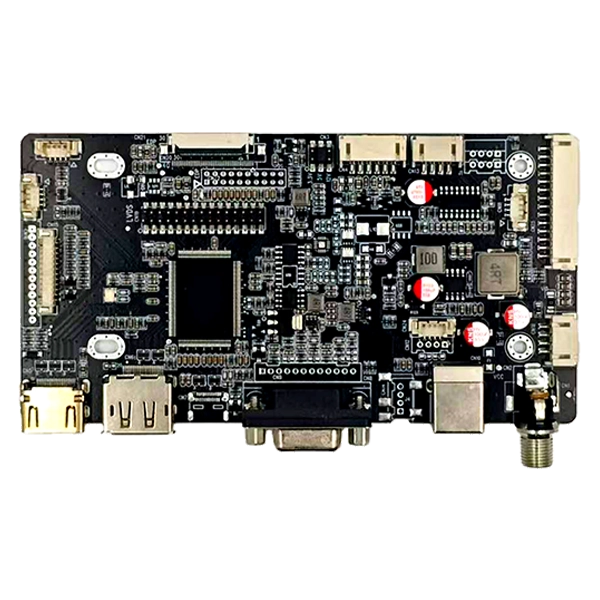

SKY-TDMmengembangkanPapan Iklan Antarmuka HDMI dan DP dan VGA dan Tipe C Ke LVDS EDPuntuk membantu OEM, integrator sistem, dan produsen peralatan industri menghubungkan beberapa sumber video dengan panel LCD LVDS atau eDP melalui satu pengontrol tampilan fleksibel. Dengan menggabungkan input HDMI, DisplayPort, VGA, dan USB Type-C dengan beberapa konfigurasi output LCD, board ini dapat mengurangi kompleksitas perangkat keras sekaligus mendukung aplikasi tampilan tertanam yang menuntut.
Sistem tampilan industri modern sering kali perlu bekerja dengan komputer host, antarmuka grafis, dan panel LCD yang berbeda. Menggunakan pengontrol terpisah untuk setiap antarmuka dapat meningkatkan pekerjaan teknik, kebutuhan inventaris, dan waktu integrasi. Papan driver LCD multi-antarmuka memberikan pendekatan yang lebih praktis dengan menggabungkan beberapa input video dan output tampilan dalam satu PCB kelas industri.
Konfigurasi antarmuka HDMI, DP, VGA, dan Tipe-C mendukung berbagai platform host, sementara output LVDS dan eDP membuat pengontrol cocok untuk arsitektur TFT LCD yang berbeda. Board ini mendukung voltase panel yang dapat dikonfigurasi, keluaran lampu latar, suhu pengoperasian industri, dan layanan teknik OEM/ODM, sehingga cocok untuk HMI industri, peralatan CNC, perangkat medis, kios, sistem visi mesin, dan layar tertanam.
Daftar isi
Mengapa Layar Industri Membutuhkan Banyak Antarmuka Video?
Bagaimana Papan Pengontrol Menghubungkan Antarmuka Tampilan yang Berbeda?
Apa Fitur Utama Papan Iklan Antarmuka?
Apa Spesifikasi Teknis Utamanya?
Di Mana Pengontrol Tampilan Ini Dapat Digunakan?
Bagaimana Dukungan OEM & ODM Meningkatkan Integrasi Tampilan?
Bagaimana Seharusnya Insinyur Memilih Pengontrol Tampilan yang Tepat?
Pertanyaan yang Sering Diajukan
Mengapa Layar Industri Membutuhkan Banyak Antarmuka Video?
Proyek tampilan industri jarang mengikuti arsitektur perangkat keras tunggal. Satu mesin mungkin menggunakan komputer industri dengan DisplayPort, mesin lain mungkin mengandalkan HDMI, sementara peralatan lama mungkin masih menggunakan VGA. Di sisi tampilan, modul LCD dapat menggunakan LVDS atau eDP tergantung pada generasi, resolusi, ukuran, dan desainnya.
Hal ini menciptakan tantangan teknis yang umum: sumber video dan panel LCD tidak selalu menggunakan standar antarmuka yang sama. Tanpa pengontrol yang fleksibel, para insinyur mungkin memerlukan papan konversi yang berbeda untuk proyek yang berbeda.
Pengontrol tampilan multi-input dapat menyederhanakan arsitektur ini dengan mendukung:
- Sumber video HDMI untuk sistem host digital umum.
- DisplayPort untuk komputer industri modern dan platform tertanam.
- VGA untuk komputer lama dan peningkatan peralatan.
- USB Type-C dengan DP Alt Mode untuk platform komputasi ringkas yang kompatibel.
- Output LVDS untuk panel LCD TFT industri yang kompatibel.
- Output eDP untuk arsitektur LCD performa tinggi yang lebih baru.
Untuk proyek OEM, fleksibilitas ini dapat membantu mengurangi kebutuhan untuk mendesain ulang perangkat elektronik tampilan setiap kali platform host berubah.
Bagaimana Papan Pengontrol Menghubungkan Antarmuka Tampilan yang Berbeda?
Peran dasar driver LCD atau papan AD adalah menerima informasi video dari perangkat host, memproses sinyal, dan mengirimkan sinyal tampilan yang sesuai ke panel LCD yang dipilih. Antarmuka sisi host dan antarmuka sisi panel tidak harus sama.
Dalam konfigurasi ini, HDMI, DP, VGA, dan Type-C berfungsi sebagai opsi input video. Pengontrol memproses sinyal-sinyal ini dan menyediakan output LVDS atau eDP sesuai dengan arsitektur panel yang terhubung.
Board ini mendukung LVDS 8-bit saluran ganda dan beberapa konfigurasi eDP, termasuk opsi FPC 20-pin, 30-pin, dan 40-pin. Hal ini menjadikan kompatibilitas panel sebagai bagian penting dari integrasi sistem. Insinyur harus memverifikasi model LCD, resolusi, jenis antarmuka, definisi pin, voltase panel, persyaratan lampu latar, dan konfigurasi firmware sebelum produksi.
Misalnya, integrator sistem yang mengupgrade mesin industri berbasis VGA lama berpotensi mempertahankan arsitektur LCD yang ada saat menggunakan pengontrol yang menerima input VGA. Sebaliknya, sistem tertanam baru dapat menggunakan HDMI, DP, atau input Type-C yang kompatibel saat menggerakkan panel eDP.
Apa Fitur Utama Papan Iklan Antarmuka?
1. Beberapa Pilihan Masukan Video
Papan ini menggabungkan input video HDMI, DisplayPort, VGA, dan USB Type-C. Arsitektur multi-antarmuka ini memberi pengembang peralatan lebih banyak kebebasan ketika memilih komputer industri, papan tertanam, dan perangkat host.
2. Kompatibilitas Tampilan LVDS dan eDP
Mendukung LVDS dan eDP menjadikan pengontrol ini cocok untuk berbagai generasi teknologi TFT LCD. Konfigurasi yang tersedia mencakup LVDS 8-bit saluran ganda serta antarmuka eDP 20-pin, 30-pin, dan 40-pin.
3. Konfigurasi Daya Fleksibel
Pengontrol mendukung opsi tegangan panel 3.3V, 5V, dan 12V. Opsi keluaran lampu latar mencakup 5V, 12V, dan 24V. Fleksibilitas ini berguna ketika mengintegrasikan modul LCD dengan kebutuhan listrik yang berbeda.
4. Kemampuan Operasional Industri
Kisaran suhu pengoperasian yang ditentukan adalah -20°C hingga 80°C. Desainnya juga menggabungkan komponen kelas industri, desain daya riak rendah, dan perlindungan ESD yang ditingkatkan untuk lingkungan peralatan yang menuntut.
5. Fungsi Pemrosesan Gambar dan Ekspansi
Informasi produk menentukan memori DDR onboard, pemrosesan FRC, dan rotasi gambar 180°. Fungsi-fungsi ini dapat bermanfaat dalam tampilan tertanam di mana orientasi gambar dan pemrosesan tampilan perlu disesuaikan dengan instalasi fisik.
Apa Spesifikasi Teknis Utamanya?
Tabel berikut merangkum spesifikasi utama yang tersedia untuk pengontrol tampilan multi-antarmuka ini:
| Barang | Spesifikasi |
|---|---|
| Masukan Video | HDMI, DisplayPort (DP), VGA, Tipe-C |
| Keluaran Tampilan | LVDS dan eDP |
| Antarmuka eDP | FPC 20-pin / 30-pin / 40-pin |
| Keluaran LVDS | LVDS 8-bit saluran ganda |
| Tegangan Panel | 3.3V / 5V / 12V |
| Keluaran Lampu Latar | 5V / 12V / 24V |
| Penguat Audio | 3W × 2 |
| Tegangan Masukan | 8V–28V |
| Suhu Operasional | -20°C hingga 80°C |
Karena panel LCD dapat memiliki definisi pin yang berbeda meskipun menggunakan standar antarmuka umum yang sama, teknisi harus memperlakukan spesifikasi tersebut sebagai titik awal untuk verifikasi kompatibilitas daripada berasumsi bahwa setiap panel dapat dipertukarkan secara langsung.
Di Mana Pengontrol Tampilan Ini Dapat Digunakan?
Kombinasi beberapa input video dan output LVDS/eDP menjadikan pengontrol jenis ini cocok untuk berbagai aplikasi tampilan industri dan tertanam.
Terminal HMI Industri
Antarmuka manusia-mesin sering kali perlu beroperasi terus menerus saat menghubungkan komputer industri ke layar LCD TFT. Opsi input video yang fleksibel menyederhanakan pemilihan platform perangkat keras dan peningkatan peralatan.
Antarmuka Mesin CNC
Sistem CNC mungkin menggunakan generasi perangkat keras komputasi yang berbeda. Pengontrol multi-antarmuka dapat membantu menghubungkan sumber video lama atau modern dengan panel LCD yang sesuai.
Pameran Peralatan Medis
Peralatan diagnostik dan laboratorium medis memerlukan pengoperasian tampilan yang stabil dan konfigurasi LCD yang disesuaikan dengan cermat. Oleh karena itu, pengujian kompatibilitas panel dan parameter tampilan yang disesuaikan dapat menjadi penting selama integrasi.
Sistem Visi Mesin
Peralatan visi mesin biasanya menggabungkan komputer industri, kamera, unit pemrosesan, dan tampilan operator. Antarmuka video yang fleksibel memungkinkan subsistem tampilan mengakomodasi konfigurasi host yang berbeda.
Monitor dan Kios Bingkai Terbuka
Terminal swalayan, kios, dan monitor bingkai terbuka mungkin menggunakan ukuran LCD dan platform host yang berbeda. Pengontrol yang dapat dikonfigurasi dapat membantu produsen menstandarkan sebagian arsitektur tampilan mereka di seluruh varian produk.
Bagaimana Dukungan OEM & ODM Meningkatkan Integrasi Tampilan?
Memilih papan driver LCD bukan hanya tentang jenis konektornya. Integrasi yang berhasil bergantung pada pencocokan pengontrol dengan panel LCD dan arsitektur sistem yang tepat.
Untuk proyek OEM dan ODM, dukungan teknik dapat mencakup:
- Verifikasi kompatibilitas panel LCD.
- Optimalisasi dan penyesuaian firmware.
- Modifikasi EDID.
- Penyetelan parameter lampu latar.
- Desain kabel LVDS dan eDP khusus.
- Pencetakan logo PCB untuk peralatan yang disesuaikan.
- Pencocokan tegangan panel dan kebutuhan lampu latar.
Layanan ini bisa sangat berharga ketika pelanggan membutuhkan rakitan display yang disesuaikan daripada papan pengontrol umum. Daripada memperlakukan LCD, papan driver, kabel, dan lampu latar sebagai komponen independen, sistem tampilan lengkap dapat dievaluasi sebagai solusi terintegrasi.
Untuk proyek yang disesuaikan, pembeli harus menyiapkan nomor model LCD, input video yang diperlukan, daya input, persyaratan lampu latar, perkiraan kuantitas tahunan, dan persyaratan firmware atau OEM apa pun sebelum evaluasi teknis.
Bagaimana Seharusnya Insinyur Memilih Pengontrol Tampilan yang Tepat?
Sebelum membeli papan pengontrol, teknisi harus memverifikasi beberapa parameter teknis daripada memilih papan hanya berdasarkan tampilan konektor eksternal.
- Konfirmasikan antarmuka LCD.Tentukan apakah panel menggunakan LVDS atau eDP dan identifikasi konektor dan konfigurasi pin yang tepat.
- Periksa tegangan panel.Verifikasi apakah LCD memerlukan 3.3V, 5V, atau 12V.
- Verifikasi lampu latar.Konfirmasikan tegangan lampu latar yang diperlukan, aktifkan sinyal, dan persyaratan PWM.
- Periksa sumber videonya.Identifikasi apakah host menggunakan HDMI, DP, VGA, atau Mode Alt DP Tipe-C yang kompatibel.
- Konfirmasikan resolusi dan waktu.Firmware pengontrol harus kompatibel dengan parameter tampilan panel target.
- Evaluasi lingkungan operasi.Suhu, ESD, stabilitas daya, dan persyaratan pengoperasian berkelanjutan harus dipertimbangkan untuk peralatan industri.
- Diskusikan persyaratan penyesuaian.Untuk produksi OEM, konfigurasi kabel, firmware, penandaan PCB, dan pencocokan panel harus dikonfirmasi sebelum produksi massal.
Daftar periksa ini membantu mengurangi masalah kompatibilitas selama pengujian prototipe dan penerapan produksi.
Pertanyaan yang Sering Diajukan
Q1: Apakah board mendukung panel LCD LVDS dan eDP?
Ya. Pengontrol ini dirancang untuk mendukung panel LCD TFT LVDS dan eDP. Konfigurasi yang tersedia mencakup opsi LVDS 8-bit saluran ganda dan eDP dengan antarmuka FPC 20-pin, 30-pin, dan 40-pin.
Q2: Input video apa yang didukung?
Papan ini mendukung input video HDMI, DisplayPort, VGA, dan USB Type-C. Pengoperasian video Tipe-C bergantung pada perangkat host yang mendukung fungsionalitas Mode Alt DisplayPort yang sesuai.
Q3: Tegangan panel apa yang tersedia?
Pilihan tegangan panel yang ditentukan adalah 3.3V, 5V, dan 12V. Pengaturan yang sesuai harus dipilih sesuai dengan spesifikasi panel LCD target.
Q4: Dapatkah pengontrol disesuaikan untuk proyek OEM?
Ya. Dukungan penyesuaian dapat mencakup verifikasi kompatibilitas LCD, optimalisasi firmware, modifikasi EDID, penyetelan parameter lampu latar, kabel LVDS/eDP yang disesuaikan, dan pencetakan logo PCB.
Q5: Informasi apa yang harus diberikan sebelum meminta penawaran?
Disarankan untuk menyediakan model panel LCD, input video yang diinginkan, voltase input, persyaratan lampu latar, jumlah tahunan yang diharapkan, dan persyaratan penyesuaian OEM atau firmware. Detail ini memungkinkan tim teknik mengevaluasi kompatibilitas dengan lebih akurat.
Kesimpulan Terakhir
Pengontrol tampilan multi-antarmuka yang fleksibel dapat menyederhanakan koneksi antara sumber video modern dan lama serta panel LCD TFT industri generasi berbeda. Dengan input HDMI, DisplayPort, VGA, dan Type-C yang dipadukan dengan output LVDS dan eDP, solusi ini dapat mendukung beragam aplikasi industri HMI, CNC, medis, kios, transportasi, dan tampilan tertanam. Daya panel yang dapat dikonfigurasi, opsi lampu latar, kisaran suhu industri, dan layanan teknik OEM/ODM semakin mendukung proyek tampilan yang disesuaikan.
Jika Anda sedang mengembangkan tampilan industri, meningkatkan sistem LCD yang sudah ada, atau mencari solusi pengontrol yang dapat diandalkan untuk produksi OEM, berikan model LCD dan persyaratan antarmuka Anda ke SKY-TDM.Hubungi kamidengan spesifikasi panel Anda, persyaratan aplikasi, dan kuantitas yang diharapkan untuk mendiskusikan kompatibilitas, opsi penyesuaian, dan solusi pengontrol tampilan yang sesuai untuk proyek Anda.
