Saat memilih panel sentuh kapasitif untuk peralatan industri saat ini, fokus utamanya biasanya pada ukuran layar, titik sentuh, kaca penutup, dan laminasi optik. Namun, ada satu spesifikasi teknis utama yang tidak boleh diabaikan: antarmuka sinyal sentuh.
Apa perbedaan nyata antara USB dan I²C untuk panel sentuh kapasitif industri? Dan yang lebih penting, bagaimana sebaiknya Anda memilih antarmuka yang tepat untuk proyek Anda?
Untuk klien OEM dan ODM, pilihannya sangat bergantung pada sistem host, arsitektur pengontrol, lingkungan perangkat lunak, dan desain mekanis.
SKY-TDM menawarkan panel sentuh kapasitif khusus untuk HMI industri, perangkat medis, sistem tertanam, terminal pintar, dan aplikasi otomasi, dengan dukungan untuk USB, I²C, dan opsi antarmuka lainnya.
Ini mengirimkan data sentuh ke sistem host menggunakan protokol komunikasi USB. Karena USB adalah salah satu antarmuka periferal yang paling umum, ini adalah pilihan ideal untuk menghubungkan ke PC industri, platform Windows/Linux/Android, kios layanan mandiri, layar komersial, dan komputer tertanam.
Keuntungan terbesar USB adalah kenyamanannya. Tim pengembangan dapat dengan mudah menghubungkan panel sentuh ke sistem host tanpa merancang sirkuit komunikasi khusus pada PCB utama, yang sangat mengurangi waktu pengembangan produk.
I²C adalah antarmuka komunikasi serial yang umum dalam sistem tertanam.
Panel sentuh I²C berkomunikasi langsung dengan mikrokontroler atau prosesor melalui bus I²C, menjadikannya ideal untuk desain perangkat keras khusus.
Misalnya, jika proyek industri sudah memiliki papan kendali utama, biasanya lebih disukai untuk menghubungkan pengontrol sentuh ke prosesor melalui I²C. Dalam hal ini, I²C bertindak sebagai bagian yang tidak terpisahkan dari arsitektur perangkat keras, bukan sekadar periferal eksternal.
| Fitur | Panel Sentuh USB | Panel Sentuh IIC |
| Metode integrasi | Periferal eksternal | Komunikasi tertanam |
| komputer industri | Bagus sekali | Kurang nyaman |
| MCU yang tertanam | Mungkin | Bagus sekali |
| Kompatibilitas sistem operasi | Umumnya nyaman | Membutuhkan integrasi sistem |
| Perkembangan | Lebih cepat untuk banyak proyek berbasis PC | Membutuhkan pengembangan perangkat keras/firmware |
| Integrasi PCB | Kurang langsung | Sangat terintegrasi |
| Aplikasi kabel | Lebih fleksibel | Lebih cocok untuk koneksi pendek |
| Kustomisasi perangkat keras | Bagus | Bagus sekali |
| Penggunaan yang umum | HMI, kios, terminal berbasis PC | HMI tertanam, peralatan khusus |

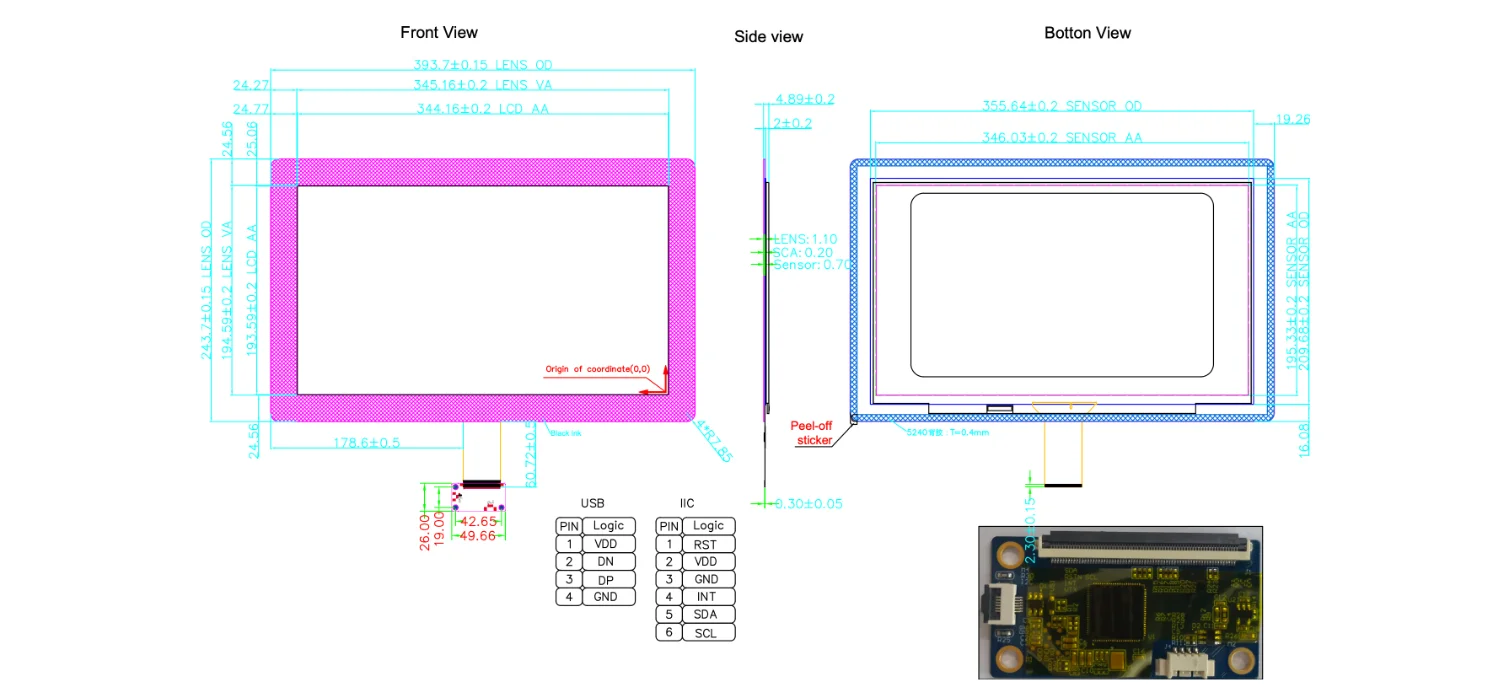

Inilah sebabnya mengapa ukuran panel sentuh yang sama mungkin tersedia dalam versi USB dan IIC.
Teknologi sentuhnya mungkin serupa, tetapi metode integrasi sistemnya berbeda.
●Integrasi Lebih Mudah: Untuk sistem HMI industri, panel sentuh USB lebih mudah diintegrasikan karena platform host sudah mendukung USB.
●Kompatibilitas Platform Luar Biasa: Sistem operasi mainstream yang ada di pasaran secara asli mendukung USB, menjadikannya antarmuka standar untuk Windows, Android, dan Linux.
●Ideal untuk Sistem HMI Mandiri: Saat menggunakan komputer mandiri atau PC tertanam, USB menyediakan koneksi komunikasi yang nyaman.
●Pengembangan yang Dipercepat: Selama tahap awal proyek, USB memungkinkan evaluasi cepat kegunaan panel sentuh tanpa perlu mengembangkan antarmuka komunikasi khusus terlebih dahulu.
●Dirancang untuk Integrasi Tertanam: Ketika panel sentuh diintegrasikan langsung ke dalam sistem tertanam, antarmuka I²C adalah pilihan yang paling sesuai.
●Arsitektur Bus Sederhana: I²C menggunakan struktur komunikasi dua kabel, yang sangat menarik untuk PCB tertanam dengan sumber daya antarmuka terbatas.
●Kontrol Perangkat Keras yang Lebih Besar: Bagi pelanggan yang secara mandiri mengembangkan papan kontrol dan firmware mereka sendiri, antarmuka I²C memberikan kontrol yang lebih besar terhadap arsitektur komunikasi sentuh.
●Ideal untuk Perangkat yang Disesuaikan: I²C sangat berguna untuk perangkat OEM yang panel sentuh dan papan kontrol utamanya dirancang secara serempak.
Antarmuka yang berbeda menawarkan keuntungan yang berbeda, dan tidak ada satu pun antarmuka sentuh yang cocok untuk semua skenario HMI industri. Anda dapat merujuk pada pedoman berikut:
●PC Industri + Panel Sentuh: USB umumnya merupakan pilihan yang lebih nyaman.
●MCU + Panel Sentuh Tertanam: I²C biasanya merupakan pilihan optimal.
●Papan Kontrol Kustom: I²C menyediakan integrasi perangkat keras yang lebih dalam.
●Rapid Prototyping: USB dapat menyederhanakan pengujian dan evaluasi awal.
●Produksi Massal: USB dan I²C dapat digunakan; keputusan akhir harus didasarkan pada arsitektur perangkat keras dan perangkat lunak yang sebenarnya.
Panel sentuh kami saat ini menawarkan berbagai produk panel sentuh kapasitif USB/I²C, yang mencakup berbagai ukuran layar untuk HMI industri dan aplikasi tertanam.
Ini adalah pertanyaan yang sangat penting.
Meskipun antarmuka komunikasi bertanggung jawab untuk mengirimkan data sentuhan, keseluruhan pengalaman sentuhan ditentukan oleh kombinasi beberapa faktor. Hal ini terutama mencakup: desain sensor sentuh, IC sentuh, firmware, perutean sensor, ketebalan kaca penutup, dukungan sentuhan sarung tangan, lingkungan EMI/ESD, proses laminasi optik, dan sistem host. Oleh karena itu, memilih antara USB dan I²C hanyalah satu langkah dalam mengembangkan panel sentuh industri dan tidak mempengaruhi kinerja sentuhan.
Pada awal desain proyek, Anda dapat menentukan antarmuka yang sesuai berdasarkan lima poin utama berikut:
●Periksa Platform Host: Apakah panel sentuh akan dihubungkan ke PC industri, motherboard Android, sistem Linux, atau MCU?
●Periksa Pengontrol Utama: Apakah motherboard sudah menyediakan antarmuka USB atau I²C?
●Periksa Struktur Mekanis: Di manakah pengontrol panel sentuh akan ditempatkan? Berapa panjang FPC atau kabel pita? Di mana konektor akan dipasang?
●Periksa Lingkungan Perangkat Lunak: Apakah tim pengembangan sudah memiliki dukungan driver atau firmware yang diperlukan?
●Periksa Rencana Produksi: Jika produk akan memasuki produksi massal, pemilihan antarmuka harus dikonfirmasi sebelum desain PCB akhir.
Panel sentuh industri profesional tidak boleh dipilih hanya berdasarkan ukuran layar. Solusi lengkap memerlukan pertimbangan komprehensif dari elemen-elemen berikut:
Teknologi Sentuh → Sensor → IC Pengontrol → Antarmuka → Kaca Penutup → FPC → Firmware → Integrasi Mekanis → Lingkungan Aplikasi
Pendekatan holistik ini sangat penting untuk peralatan industri, peralatan medis, sistem otomasi, dan produk lain yang dirancang untuk pengoperasian jangka panjang.
Oleh karena itu, antarmuka yang tepat belum tentu memiliki spesifikasi tertinggi, namun dapat diintegrasikan secara andal ke dalam produk lengkap pelanggan.
Jika Anda mengembangkan HMI industri, perangkat medis, sistem otomasi, kios layanan mandiri, atau produk tertanam, berikan ukuran layar sentuh, platform host, sistem operasi, gambar mekanis, dan persyaratan antarmuka Anda.
SKY-TDMpanel sentuh dapat merekomendasikan panel sentuh dan konfigurasi antarmuka yang paling sesuai untuk proyek Anda.
Hubungi kami hari ini untuk solusi spanel sentuh kapasitif USB, I²C, atau gabungan USB + I²C yang disesuaikan.
