Ketika peralatan industri membutuhkan input video yang fleksibel dan konektivitas LCD TFT yang andal, makaPapan iklan antarmuka 2-HDMI ke LVDS TTLdariSKY-TDMmemberikan solusi pengontrol praktis. Dirancang untuk integrasi tampilan industri, produk ini mendukung input HDMI ganda, output LVDS dan TTL, firmware yang dapat dikonfigurasi, dan panel LCD dari 7 hingga 32 inci, membantu pengembang OEM menyederhanakan integrasi perangkat keras dan mengurangi upaya pengembangan.
Pengontrol tampilan harus melakukan lebih dari sekadar mengubah sinyal video. Itu harus sesuai dengan antarmuka LCD, menjaga transmisi gambar tetap stabil, mendukung pengaturan waktu panel yang diperlukan, dan tetap dapat diandalkan sepanjang siklus hidup peralatan. ItuPapan iklan antarmuka 2-HDMI ke LVDS TTLdirancang berdasarkan persyaratan praktis ini. Dengan menerima dua sumber video HDMI dan menyediakan antarmuka output LVDS atau RGB TTL, hal ini memberikan fleksibilitas yang lebih besar bagi perancang peralatan saat memilih panel LCD TFT industri. Firmwarenya yang dapat dikonfigurasi juga dapat disesuaikan dengan resolusi, pengaturan waktu, definisi antarmuka, kontrol lampu latar, pengaturan OSD, dan persyaratan proyek lainnya. Hal ini membuat papan ini cocok untuk otomasi industri, peralatan medis, kios swalayan, papan reklame digital, peralatan transportasi, dan sistem tampilan tertanam.
Daftar isi
- Apa itu Papan Iklan Antarmuka 2-HDMI ke LVDS TTL?
- Mengapa Input Dual HDMI Penting di Layar Industri?
- Bagaimana Output LVDS dan TTL Meningkatkan Kompatibilitas LCD?
- Apa Saja Fitur Utama yang Perlu Dipertimbangkan?
- Di Mana Pengontrol Tampilan Ini Dapat Digunakan?
- Bagaimana Cara Menyederhanakan Integrasi Tampilan OEM?
- Ikhtisar Teknis Dewan Pengendali
- Pertanyaan yang Sering Diajukan
- Dapatkan Solusi Tampilan Industri Khusus

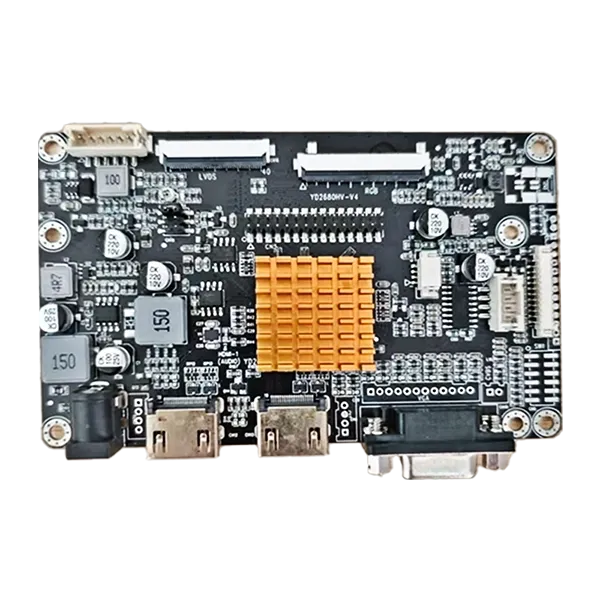

Apa itu Papan Iklan Antarmuka 2-HDMI ke LVDS TTL?
Papan AD tampilan, biasa disebut papan pengontrol LCD, bertindak sebagai titik koneksi antara sumber video dan panel LCD. Pada peralatan industri, sumber video mungkin memberikan sinyal HDMI sedangkan panel LCD TFT yang dipilih mungkin memerlukan antarmuka LVDS atau TTL. Pengontrol menerjemahkan dan memproses sinyal video yang masuk sehingga dapat dikirimkan ke antarmuka LCD yang sesuai.
ItuPapan iklan antarmuka 2-HDMI ke LVDS TTLdirancang khusus untuk jenis integrasi ini. Mendukung dua input video HDMI dan dapat memberikan output LVDS atau RGB TTL untuk panel LCD TFT industri yang kompatibel. Menurut spesifikasi produk, ini dapat dikonfigurasi untuk layar TFT industri dari sekitar 7 hingga 32 inci, tergantung pada kebutuhan panel spesifik.
Untuk proyek OEM, pendekatan ini dapat mengurangi kebutuhan untuk mendesain ulang seluruh tampilan elektronik saat mengubah model panel atau konfigurasi peralatan. Sebaliknya, para insinyur dapat memilih konfigurasi pengontrol yang sesuai dan memverifikasi resolusi LCD, pengaturan waktu, definisi antarmuka, dan kebutuhan daya.
Mengapa Input Dual HDMI Penting di Layar Industri?
Sistem industri semakin banyak menggunakan berbagai sumber video. Misalnya, mesin mungkin perlu menampilkan informasi dari komputer sekaligus menerima sinyal dari kamera industri, sistem inspeksi, komputer tertanam, atau unit pemrosesan sekunder.
Pengontrol dengan dua input HDMI menyediakan cara mudah untuk menghubungkan dua sumber video digital dan beralih di antara keduanya. Hal ini dapat membuat arsitektur sistem menjadi lebih fleksibel tanpa memerlukan perangkat switching eksternal tambahan di setiap aplikasi.
- Berbagai sumber video:Dua input HDMI memberikan fleksibilitas sistem yang lebih besar.
- Integrasi sistem:Peralihan sumber video dapat dimasukkan ke dalam arsitektur tampilan.
- Peningkatan peralatan:Sistem yang ada dapat disesuaikan dengan sumber video berbasis HDMI baru.
- Fleksibilitas desain:Insinyur dapat membangun sistem tampilan dengan konfigurasi sumber yang berbeda.
Fitur ini sangat berguna untuk sistem HMI industri, terminal kontrol, peralatan inspeksi, kios, dan produk lain yang mengutamakan fleksibilitas sumber tampilan.
Bagaimana Output LVDS dan TTL Meningkatkan Kompatibilitas LCD?
Panel LCD tidak semuanya menggunakan antarmuka listrik yang sama. Dua antarmuka yang umum ditemui dalam aplikasi TFT industri adalah LVDS dan TTL/RGB. Memilih antarmuka pengontrol yang salah dapat menyebabkan ketidakcocokan, gambar tidak stabil, atau desain ulang perangkat keras tambahan.
Mendukung output LVDS dan TTL memberi perancang sistem lebih banyak pilihan ketika memilih panel LCD yang kompatibel. Koneksi LVDS pengontrol mencakup pasangan sinyal diferensial khusus, sedangkan antarmuka TTL menyediakan data RGB dan sinyal sinkronisasi untuk panel yang kompatibel.
| Antarmuka | Fungsi Khas | Nilai Integrasi |
|---|---|---|
| LVDS | Transmisi data LCD diferensial berkecepatan tinggi | Cocok untuk banyak panel LCD TFT industri |
| TTL/RGB | Data tampilan RGB paralel dan sinyal waktu | Mendukung panel TFT antarmuka TTL yang kompatibel |
| HDMI | Masukan sumber video digital | Koneksi nyaman ke peralatan video modern |
Insinyur harus selalu memastikan model LCD, resolusi, parameter waktu, persyaratan voltase, konfigurasi konektor, dan pemetaan pin yang tepat sebelum produksi. Kompatibilitas antarmuka bergantung pada spesifikasi panel lengkap, bukan pada nama antarmuka saja.
Apa Saja Fitur Utama yang Perlu Dipertimbangkan?
Memilih pengontrol LCD industri memerlukan lebih dari sekadar memeriksa apakah konektor input dan output cocok secara fisik. Spesifikasi kelistrikan, konfigurasi firmware, pengaturan waktu panel, persyaratan lampu latar, dan pertimbangan pasokan jangka panjang semuanya dapat memengaruhi keandalan proyek.
Input Video HDMI Ganda
Dua input HDMI memungkinkan perancang peralatan menghubungkan beberapa sumber video digital dan memilih sumber yang sesuai dengan kebutuhan sistem.
Dukungan Keluaran LVDS dan TTL
Mendukung kedua jenis output memperluas jangkauan panel LCD TFT yang kompatibel dan dapat mengurangi desain ulang perangkat keras ketika proyek OEM menggunakan konfigurasi tampilan yang berbeda.
Konfigurasi Firmware Fleksibel
Firmware dapat disesuaikan menurut resolusi LCD, parameter waktu, definisi antarmuka, persyaratan OSD, logo startup, dan pengaturan spesifik aplikasi lainnya. Hal ini sangat berharga untuk peralatan OEM dan ODM di mana konfigurasi pengontrol standar mungkin tidak cukup.
Desain Berorientasi Industri
Papan ini ditujukan untuk aplikasi industri berkelanjutan, dengan pertimbangan desain terfokus pada pemrosesan sinyal yang stabil, pengurangan interferensi, ketersediaan komponen, dan pengoperasian jangka panjang.
Integrasi Kompak
Papan pengontrol khusus dapat menyederhanakan arsitektur tampilan internal peralatan tertanam, membantu teknisi mengelola koneksi LCD, kontrol lampu latar, konversi sinyal, dan fungsi tampilan terkait dalam platform perangkat keras yang ditentukan.
Di Mana Pengontrol Tampilan Ini Dapat Digunakan?
Karena pengontrol ini menggabungkan fleksibilitas masukan HDMI dengan opsi keluaran LCD LVDS dan TTL, pengontrol ini dapat melayani berbagai aplikasi tampilan tertanam dan industri.
| Aplikasi | Mengapa Pengontrol Berguna |
|---|---|
| Otomasi Industri | Menghubungkan sumber video digital dengan panel layar TFT industri |
| Peralatan Medis | Mendukung konfigurasi tampilan yang disesuaikan untuk peralatan khusus |
| Kios Swalayan | Menyediakan input video yang fleksibel dan integrasi LCD tertanam |
| Papan Reklame Digital | Memungkinkan sumber konten berbasis HDMI untuk menggerakkan panel LCD yang kompatibel |
| Peralatan Transportasi | Mendukung sistem tampilan tertanam yang memerlukan pengoperasian stabil |
| Sistem Tertanam | Menawarkan antarmuka yang dapat dikonfigurasi untuk desain tampilan khusus aplikasi |
Konfigurasi yang sesuai bergantung pada lingkungan pengoperasian peralatan, model LCD, sumber video, resolusi, ruang mekanis, dan arsitektur daya. Oleh karena itu, verifikasi teknik harus diselesaikan sebelum produksi massal.
Bagaimana Cara Menyederhanakan Integrasi Tampilan OEM?
Integrasi tampilan dapat menjadi rumit ketika proyek OEM memerlukan panel LCD, layar sentuh, pengontrol, kabel, firmware, lampu latar, dan struktur mekanis untuk bekerja sama. Papan pengontrol yang dapat dikonfigurasi di sekitar LCD target dapat mengurangi beberapa tantangan integrasi ini.
SKY-TDM menyediakan layanan rekayasa tampilan yang mencakup pemilihan LCD, konfigurasi pengontrol, penyesuaian layar sentuh, pengikatan optik, kaca penutup, kabel antarmuka, dan persyaratan integrasi tampilan terkait. Sistem manajemen mutunya mencakup sertifikasi ISO 9001, ISO 13485, dan IATF 16949, sementara papan pengontrol menjalani pengujian fungsional sebelum pengiriman sesuai dengan informasi produk perusahaan.
Untuk pelanggan OEM dan ODM, dukungan teknik dapat mencakup:
- Resolusi LCD dan konfigurasi waktu
- Pemetaan pin LVDS dan penyesuaian waktu TTL
- Optimasi firmware
- Kontrol lampu latar dan kecerahan
- Konfigurasi bahasa OSD
- Kustomisasi logo permulaan
- Konfigurasi pin dan konektor kabel
- Persyaratan pemasangan mekanis
- Pencocokan LCD dan panel sentuh
Pendekatan terpadu ini dapat sangat berharga untuk proyek-proyek di mana kompatibilitas tampilan dan ketersediaan komponen jangka panjang merupakan pertimbangan desain yang penting.
Ikhtisar Teknis Dewan Pengendali
Tabel berikut merangkum karakteristik penting dari solusi pengontrol ini dan menjelaskan relevansi praktisnya selama pengembangan sistem tampilan.
| Spesifikasi / Fitur | Konfigurasi yang Tersedia | Manfaat Rekayasa |
|---|---|---|
| Masukan Video | 2 × HDMI | Mendukung berbagai sumber video digital |
| Keluaran LCD | LVDS dan TTL/RGB | Memperluas pilihan LCD yang kompatibel |
| Kisaran Ukuran LCD | Sekitar 7–32 inci | Cocok untuk berbagai format tampilan industri |
| Firmware | Dapat dikonfigurasi | Mendukung parameter tampilan spesifik proyek |
| Konektor LVDS | JST 2×15 pin | Menyediakan koneksi sinyal tampilan diferensial |
| LVDS FFC | 40-pin, 0,5 mm | Mendukung koneksi panel LCD yang kompatibel |
| TTL T-CON | FFC 50 pin | Menyediakan koneksi sinyal RGB dan timing |
| Antarmuka Lampu Latar | PH2.0 6-pin | Mendukung daya dan kontrol lampu latar yang kompatibel |
Definisi pin aktual dan konfigurasi kelistrikan harus selalu diperiksa berdasarkan lembar data LCD target. Misalnya, antarmuka LVDS menggunakan pasangan sinyal TX diferensial, sedangkan antarmuka TTL mencakup data RGB, DE, VS, HS, DCLK, dan sinyal kontrol terkait. Pemetaan pin yang benar sangat penting untuk keberhasilan integrasi.
Pertanyaan yang Sering Diajukan
1. Panel LCD apa yang dapat dihubungkan ke pengontrol ini?
Pengontrol dapat dikonfigurasi untuk berbagai panel LCD TFT industri menggunakan antarmuka LVDS atau TTL yang kompatibel. Panel dengan ukuran sekitar 7–32 inci dapat didukung tergantung pada model spesifik dan kebutuhan kelistrikan. Memberikan nomor model LCD memungkinkan tim teknik memverifikasi kompatibilitas.
2. Dapatkah firmware disesuaikan untuk proyek OEM?
Ya. Kustomisasi firmware dapat mencakup resolusi LCD, parameter waktu, definisi antarmuka, pengaturan OSD, logo startup, dan persyaratan spesifik proyek lainnya.
3. Apakah board mendukung panel LCD LVDS dan TTL?
Ya. Pengontrol ini dirancang untuk menyediakan opsi keluaran LVDS dan RGB TTL, memungkinkannya mendukung berbagai konfigurasi LCD TFT industri yang kompatibel.
4. Dapatkah dua sumber HDMI dihubungkan secara bersamaan?
Board ini menyediakan dua antarmuka input HDMI, memungkinkan dua sumber video digital yang kompatibel untuk dimasukkan ke dalam sistem tampilan dengan pemilihan sumber sesuai dengan aplikasi yang dikonfigurasi.
5. Apakah pengontrol ini cocok untuk aplikasi industri berkelanjutan?
Produk ini dirancang untuk aplikasi industri dan pengoperasian berkelanjutan, dengan penekanan pada pemrosesan sinyal yang stabil, pengendalian interferensi, komponen berorientasi industri, dan pertimbangan pasokan jangka panjang.
6. Dapatkah SKY-TDM menyediakan unit display yang lengkap?
Ya. SKY-TDM dapat mendukung persyaratan integrasi tampilan yang lebih luas, termasuk panel LCD industri, layar sentuh kapasitif atau resistif, papan pengontrol, kabel antarmuka, ikatan optik, kaca penutup, dan layanan teknik OEM/ODM terkait.
Dapatkan Solusi Tampilan Industri Khusus
Memilih pengontrol LCD yang tepat merupakan langkah penting dalam membangun sistem tampilan industri yang stabil. Dengan input HDMI ganda, kompatibilitas output LVDS dan TTL, firmware yang dapat dikonfigurasi, dan dukungan teknik untuk pencocokan dan integrasi LCD, pengontrol ini dapat membantu pengembang OEM membuat sistem tampilan sesuai kebutuhan teknis spesifik mereka. Jika Anda mengevaluasi HMI industri baru, perangkat medis, kios, tampilan transportasi, atau proyek peralatan tertanam, pelajari lebih lanjut tentang Papan AD Antarmuka 2-HDMI ke LVDS TTL danHubungi kamidengan model LCD Anda, resolusi, jenis antarmuka, kuantitas, dan persyaratan proyek. SKY-TDM dapat membantu memverifikasi kompatibilitas dan mengembangkan solusi tampilan praktis untuk aplikasi Anda.
