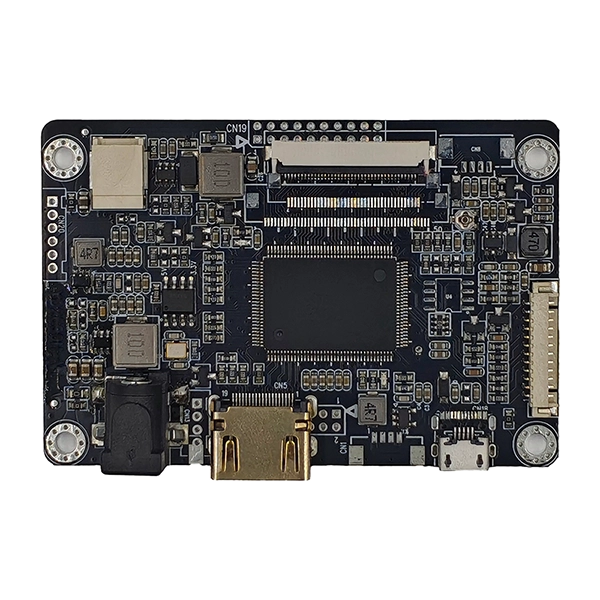

Memilih pengontrol tampilan untuk peralatan industri memerlukan lebih dari sekadar mengkonversi sinyal video. Stabilitas jangka panjang, kompatibilitas dengan panel LCD yang berbeda, penyesuaian yang fleksibel, dan dukungan teknis yang andal juga sama pentingnya. SKY-TDMPapan IKLAN Antarmuka HDMI ke TTLtelah dikembangkan secara khusus untuk produsen OEM yang mencari solusi kontrol tampilan yang dapat diandalkan untuk LCD TFT industri.

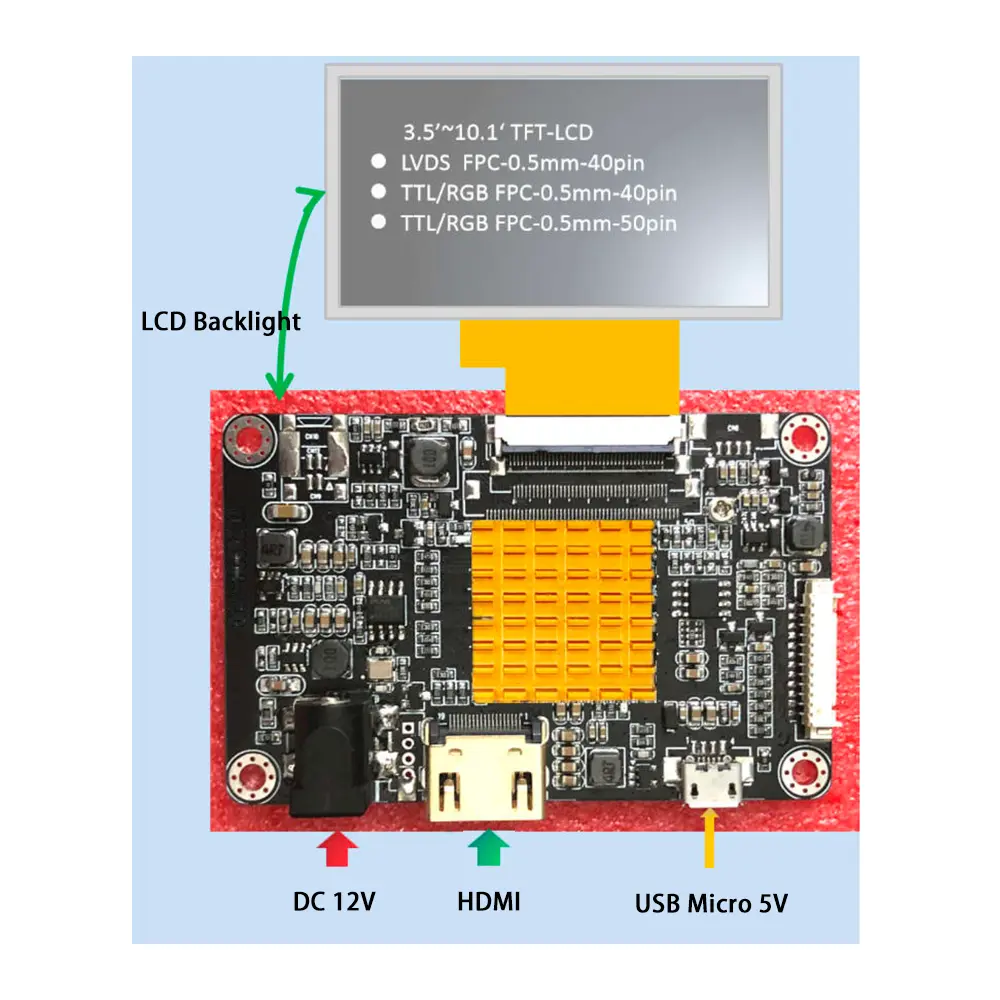

Dirancang dengan arsitektur kelas industri, pengontrol ini mengubah sinyal HDMI standar menjadi output TTL/RGB, memungkinkan sistem tertanam modern untuk menggerakkan berbagai panel LCD TFT. Papan ini mendukung berbagai antarmuka TTL termasuk konfigurasi FPC yang berbeda, tegangan suplai panel yang dapat disesuaikan, kontrol lampu latar LED terintegrasi, dan parameter waktu yang dapat disesuaikan, sehingga cocok untuk modul LCD standar dan khusus.
Tidak seperti papan pengontrol tampilan konsumen, solusi ini dirancang untuk pengoperasian berkelanjutan di lingkungan industri yang menuntut. Manajemen daya yang stabil, integritas sinyal yang dioptimalkan, dan perutean PCB yang dirancang dengan cermat meminimalkan EMI dan memastikan transmisi gambar yang andal bahkan dalam aplikasi yang bising secara elektrik.
Bagi produsen peralatan, fleksibilitas pengembangan juga sama pentingnya. SKY-TDM menyediakan penyesuaian firmware, penyetelan parameter tampilan, desain kabel, modifikasi konektor, penyesuaian OSD, konfigurasi logo, dan optimalisasi tampilan sesuai dengan kebutuhan pelanggan. Baik dengan mengintegrasikan terminal genggam berukuran 5 inci atau panel operator industri yang lebih besar, para insinyur dapat mengurangi desain ulang perangkat keras sekaligus mempercepat pengembangan produk.
Didukung oleh pengalaman SKY-TDM dalam solusi LCD industri, pelanggan menerima dukungan teknik komprehensif mulai dari pemilihan panel hingga produksi, memastikan kompatibilitas, siklus hidup produk yang panjang, dan pasokan yang stabil untuk proyek industri.
- Stabilitas Kelas Industri Murni:Manajemen daya yang dioptimalkan dan desain sirkuit anti-EMI tahan terhadap gangguan lingkungan industri, mendukung pengoperasian stabil terus menerus 24/7 tanpa distorsi layar atau putusnya sinyal.
- Konversi HDMI-TTL Pasang dan Mainkan:Menjembatani sumber sinyal HDMI modern dan layar TFT TTL/RGB tradisional, kompatibel dengan host kontrol industri arus utama, sistem tertanam, dan perangkat PC.
- Desain Tegangan Ganda yang Dapat Disesuaikan:Tegangan keluaran panel 3.3V/5V yang dapat dialihkan secara bebas, beradaptasi dengan spesifikasi panel LCD TFT yang berbeda tanpa modul adaptor tambahan.
- Driver Lampu Latar Terintegrasi:Sirkuit kontrol lampu latar LED profesional bawaan mendukung penyesuaian kecerahan, menghilangkan kebutuhan akan modul penggerak lampu latar eksternal dan menyederhanakan pengkabelan sistem.

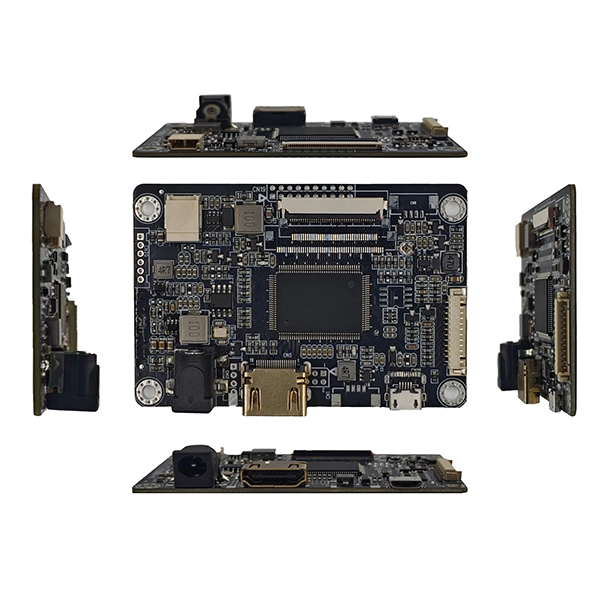

- Tata Letak Tertanam Ultra-Ringkas:Struktur PCB mini dirancang khusus untuk peralatan tertanam dengan ruang terbatas, memaksimalkan pemanfaatan ruang pada penutup pelanggan.
- Fleksibilitas Kustomisasi Penuh:Mendukung penyetelan firmware yang dipersonalisasi, modifikasi logo boot, penyesuaian menu OSD, dan kalibrasi parameter tampilan agar sesuai dengan persyaratan proyek eksklusif.
Papan AD Antarmuka HDMI ke TTL ini banyak digunakan dalam skenario tampilan tertanam di berbagai industri yang menuntut faktor bentuk ringkas dan keandalan tinggi. Area aplikasi utama meliputi:
- Panel kontrol ringkas untuk HMI dan PLC industri
- Instrumen diagnostik dan pengujian medis portabel
- Modul tampilan otomatisasi bangunan dan pemantauan keamanan
- Miniatur perangkat kontrol pintar dan terminal industri genggam
Dirancang terutama untuk peralatan skala kecil, ini berfungsi sebagai solusi tampilan HDMI-ke-TTL yang sempurna.
| Fitur | Spesifikasi |
| Masukan Video | HDMI |
| Keluaran LCD | TTL/RGB/LVDS |
| Tegangan Panel | 3.3/5V |
| Kontrol Lampu Latar | Driver LED Terintegrasi |
| Catu Daya | Masukan DC Lebar 8～18V |
| OSD | Keypad Eksternal Didukung |
| Firmware | Dapat disesuaikan |
| Suhu Operasional | -20°C hingga 80°C |
| Pin | Sinyal | Pin | Sinyal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | tidak |
| 5 | MENGATUR ULANG | 6 | SIAGA |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | tidak | 24 | tidak |
| 25 | GND | 26 | tidak |
| 27 | DIMO | 28 | GENTAR |
| 29 | AVDD | 30 | GND |
| 31 | DIPIMPIN- | 32 | DIPIMPIN- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | BISA0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Sinyal | Pin | Sinyal |
| 1 | LED+ | 2 | LED+ |
| 3 | DIPIMPIN- | 4 | DIPIMPIN- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | Kiri/Kanan | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | MENGATUR ULANG |
| 45 | tidak | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | tidak | 50 | tidak |
| Pin | Sinyal | Pin | Sinyal |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | tidak | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Pin | Sinyal | Pin | Sinyal |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | tidak |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | tidak | 20 | tidak |
| Pin | Sinyal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | HIDUP/MATI |
| 5 | +12V/5V |
| 6 | +12V/5V |
Kami menyediakan penyesuaian teknik yang ditargetkan bagi produsen peralatan industri untuk memecahkan tantangan integrasi tampilan yang dipersonalisasi, mendukung penyesuaian proses penuh dari perangkat keras hingga perangkat lunak:
- Kustomisasi Parameter Tampilan:Parameter pengaturan waktu LCD khusus, adaptasi resolusi, dan optimalisasi kecepatan bingkai tampilan.
- Antarmuka UI yang Dipersonalisasi:Logo boot eksklusif, animasi startup, dan modifikasi menu OSD (On-Screen Display).
- Optimasi Daya & Lampu Latar:Penyetelan kurva kecerahan lampu latar dan optimalisasi urutan penyalaan.
- Antarmuka & Pencocokan Kabel:Pencocokan khusus untuk kabel sinyal TTL/RGB dan konektor FPC.
- Pencitraan Merek & Perangkat Lunak Eksklusif:Pencetakan logo layar sutra PCB, kemasan label pribadi, dan pengembangan firmware eksklusif.

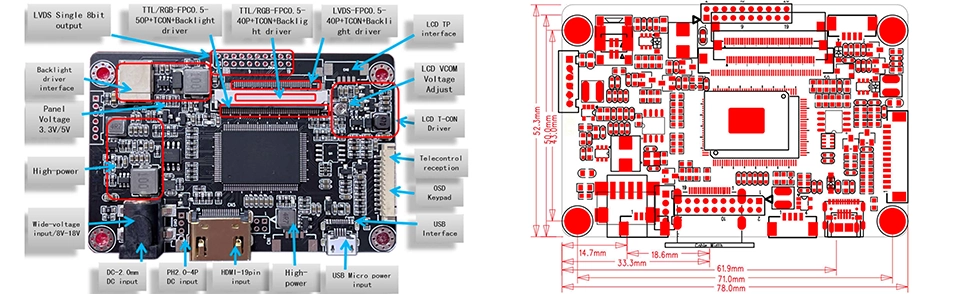

- Adaptasi Struktur Mekanik:Adaptasi struktur mekanis dan posisi lubang pemasangan khusus.
J: Board ini mendukung berbagai panel LCD TTL/RGB TFT. Tim teknik kami dapat mengonfigurasi firmware berdasarkan model LCD spesifik Anda.
J: Ya. Kami menyediakan layanan firmware khusus, yang mencakup parameter waktu, resolusi, logo boot, orientasi tampilan, dan pengaturan OSD (Tampilan di Layar).
J: Ya. Ini dilengkapi driver lampu latar LED terintegrasi, yang secara signifikan menyederhanakan integrasi sistem.
J: Tentu saja. Ini dirancang khusus untuk operasi industri jangka panjang, menampilkan manajemen daya yang stabil dan transmisi sinyal yang andal.
J: Ya. Kami mendukung penyesuaian firmware untuk LCD TFT dengan berbagai ukuran dan resolusi.
J: Ya. Kami dapat menyediakan kabel HDMI, kabel LVDS, pita FPC, dan rangkaian kabel khusus kepada pelanggan.
J: Ya. Kami menawarkan pelabelan pribadi, penandaan layar sutra PCB khusus, pengemasan khusus, dan layanan firmware eksklusif.
A: Ini banyak digunakan dalam otomasi industri, peralatan medis, instrumen laboratorium, transportasi, sistem tertanam, kios, dan perangkat kontrol pintar.
