Peralatan industri seringkali memerlukan antarmuka video yang berbeda tergantung pada platform perangkat keras pelanggan. Papan pengontrol LCD tradisional biasanya hanya mendukung satu antarmuka panel, memaksa para insinyur untuk mendesain ulang perangkat keras atau membeli beberapa papan pengontrol untuk proyek yang berbeda.

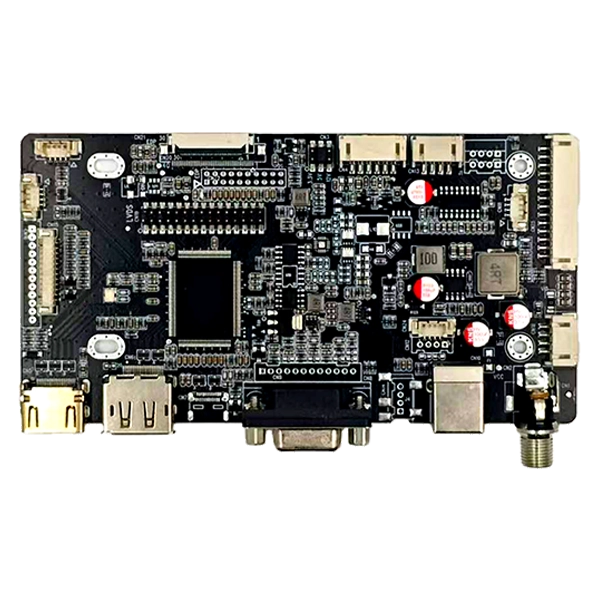

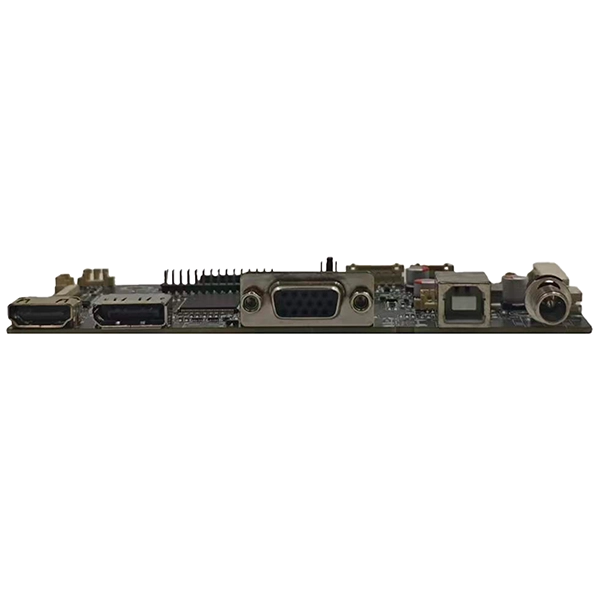

SKY-TDMPapan Iklan Antarmuka HDMI dan DP dan VGA dan Tipe C Ke LVDS EDPmenghilangkan keterbatasan ini dengan mengintegrasikanHDMI, DisplayPort, VGA, dan USB Tipe-Cinput video bersama denganLVDS dan eDPmenampilkan output pada satu PCB kelas industri.
Baik Anda mengembangkan HMI baru, meningkatkan peralatan lama, atau mengintegrasikan layar tertanam ke dalam mesin industri, satu papan pengontrol mendukung beberapa konfigurasi LCD sekaligus mengurangi waktu teknis, biaya inventaris, dan kompleksitas produk.
Dirancang untuk aplikasi industri jangka panjang, board ini memberikan kualitas gambar yang stabil, opsi daya yang fleksibel, dan antarmuka periferal yang komprehensif untuk produsen peralatan OEM dan integrator sistem.
Papan Iklan Antarmuka ini mengintegrasikan beberapa opsi masukan dan sepenuhnya kompatibel dengan sumber video paling umum saat ini:HDMI, DisplayPort (DP), VGA, dan USB Tipe-C (Mode Alt DP). Hal ini memungkinkan pelanggan untuk beralih dengan mulus di antara platform host yang berbeda tanpa memerlukan papan konverter tambahan.
Papan Iklan Antarmuka HDMI dan DP dan VGA dan Tipe C Ke LVDS EDP ini sepenuhnya kompatibel dengan kedua standar antarmuka LCD utama. Opsi output tampilan yang tersedia mencakup LVDS 8-bit saluran ganda, eDP 20-pin, FPC eDP 30-pin, dan FPC eDP 40-pin. Cocok untuk berbagai modul LCD TFT industri, mulai dari layar 7 inci hingga tampilan format besar.
Tidak seperti papan display kelas konsumen, Papan AD Antarmuka HDMI dan DP serta VGA dan Tipe-C Ke LVDS EDP ini dirancang khusus untuk aplikasi industri dengan spesifikasi tinggi dan menuntut. Fitur perangkat keras intinya mencakup tegangan input DC yang lebar (8V-25V), desain tenaga industri dengan riak rendah, perlindungan ESD (Pelepasan Listrik Statis) yang ditingkatkan, dan penggunaan komponen kelas industri untuk memastikan pengoperasian yang stabil dalam jangka panjang. Ini sangat cocok untuk lingkungan yang kompleks seperti pengaturan luar ruangan dan kondisi suhu tinggi, menjamin stabilitas tampilan yang konsisten.
Papan AD Antarmuka HDMI dan DP dan VGA dan Tipe C Ke LVDS EDP ini banyak digunakan dalam produk industri yang beroperasi di lingkungan kompleks. Skenario aplikasi yang umum mencakup terminal HMI industri, monitor sentuh bingkai terbuka, antarmuka mesin CNC, peralatan diagnostik medis, dan sistem visi mesin.
Setiap proyek tampilan adalah unik. Kami menyediakan layanan dukungan teknis yang komprehensif, termasuk verifikasi kompatibilitas panel LCD, optimalisasi firmware, modifikasi EDID (Data Identifikasi Tampilan Diperpanjang), penyetelan parameter lampu latar, desain kabel LVDS dan eDP khusus, dan pencetakan logo PCB. Baik proyek Anda memerlukan papan pengontrol standar atau solusi yang sepenuhnya disesuaikan, SKY-TDM memberikan dukungan teknik profesional di setiap tahap siklus hidup produk.

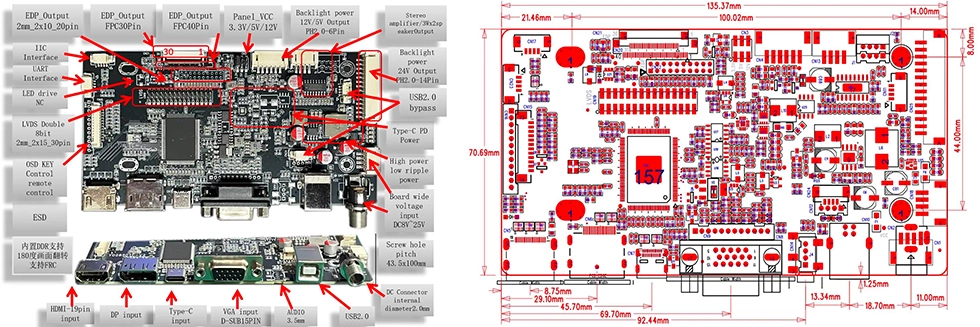

| Barang | Spesifikasi |
| Masukan Video | HDMI, DisplayPort(DP), VGA, Tipe-C |
| Keluaran Tampilan | LVDS, eDP (20pin/30pin/40pin) |
| Tegangan Panel | 3.3V/5V/12V |
| Keluaran Lampu Latar | 5V/12V/24V |
| Audio | Penguat 3W x 2 |
| Tegangan Masukan | 8~28V |
| Suhu Operasional | -20°C hingga 80°C |
| Pin | Sinyal | Pin | Sinyal |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | tidak |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Sinyal | Pin | Sinyal |
| 1 | tidak | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC(3.3/5/12V) |
| 19 | VCC(3.3/5/12V) | 20 | VCC(3.3/5/12V) |
| 21 | VCC(3.3/5/12V) | 22 | tidak |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | tidak | 36 | tidak |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | tidak |
| Pin | Sinyal | Pin | Sinyal |
| 1 | tidak | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC(3.3/5/12V) |
| 13 | VCC(3.3/5/12V) | 14 | tidak |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | tidak |
| 25 | tidak | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | tidak |
| Pin | Sinyal | Pin | Sinyal |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Pin | Sinyal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | HIDUP/MATI |
| 5 | +12V/5V |
| 6 | +12V/5V |
Pasokan perangkat keras hanyalah fondasinya; pelayanan adalah jaminan kesuksesan jangka panjang. SKY-TDM berkomitmen untuk mempercepat peluncuran proyek Anda dan menyelesaikan sepenuhnya tantangan rantai pasokan Anda. Kami menyediakan dukungan inti berikut:
- Siklus Hidup Produk yang Panjang:Kemampuan produksi massal yang stabil dan andal.
- Dukungan Teknis Komprehensif:Bantuan dengan pengujian kompatibilitas LCD dan kabel sinyal khusus.
- Model Produksi Fleksibel:MOQ rendah (Jumlah Pesanan Minimum) dan respons teknis yang cepat.
- Solusi Tampilan Lengkap:Layar sentuh dan panel LCD dikirimkan sebagai satu set yang serasi untuk memenuhi beragam kebutuhan.
J: Ya. Ini kompatibel dengan panel LCD TFT kelas industri yang menampilkan antarmuka LVDS atau eDP. Kami dapat merekomendasikan konektor dan firmware yang sesuai berdasarkan model panel spesifik Anda.
A: Dewan mendukungHDMI, DisplayPort, VGA, dan USB Tipe-C(dengan DP Alt Mode), memastikan kompatibilitas luas dengan berbagai komputer industri dan sistem tertanam.
J: Ya. Kami menawarkan layanan penyesuaian firmware yang komprehensif, termasuk penyesuaian waktu, konfigurasi EDID (Data Identifikasi Tampilan Diperpanjang), penyesuaian logo boot, dan optimalisasi parameter panel.
J: Papan pengontrol mendukung rentang input DC yang luas8V hingga 25V, membuatnya sangat kompatibel dengan sistem catu daya industri 12V dan 24V.
J: Ya. Kami memproduksi kabel LVDS khusus, kabel FPC eDP, kabel lampu latar, dan rangkaian daya untuk memastikan integrasi plug-and-play bagi pelanggan kami.
J: Ya. Kami mendukung pencetakan logo silkscreen PCB, kustomisasi firmware, modifikasi konektor, rakitan kabel, dan layanan pengembangan ODM lengkap.
J: Output LVDS mendukung hingga1920×1080 @ 60Hz(saluran ganda 8-bit). Output eDP mendukung hingga3840×2160 @ 60Hz(4K UHD), tergantung spesifikasi panel dan kualitas kabel. Untuk aplikasi 4K, kami menyarankan penggunaan antarmuka eDP untuk bandwidth optimal.
J: Ya. Papan mendukung rotasi gambar 180° melalui konfigurasi firmware. Untuk rotasi 90°/270° (mode potret), kami dapat menyesuaikan firmware berdasarkan panel dan kebutuhan aplikasi Anda. Silakan tentukan persyaratan orientasi Anda saat melakukan pemesanan.
Mencari yang dapat diandalkanPapan Iklan Antarmuka HDMI dan DP dan VGA dan Tipe C Ke LVDS EDPuntuk proyek tampilan tersemat Anda berikutnya?
Untuk merekomendasikan solusi yang paling sesuai, harap berikan informasi berikut saat mengajukan pertanyaan:
- Nomor model panel LCD
- Antarmuka input video yang diperlukan (HDMI, DP, VGA, atau USB Type-C)
- Tegangan daya masukan
- Persyaratan lampu latar
- Perkiraan kuantitas tahunan
- Persyaratan penyesuaian OEM atau firmware
Tim teknik kami akan meninjau spesifikasi Anda dan memberikan solusi yang kompatibel, rekomendasi teknis, dan penawaran harga dalam 24 jam kerja.
