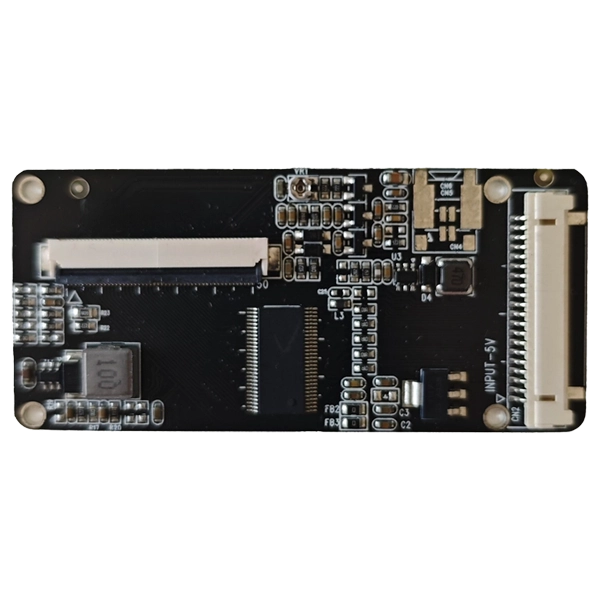

Papan Konversi Sinyal LVDS ke TTL

Seiring dengan berkembangnya panel LCD industri, banyak sistem tertanam memerlukan konversi sinyal yang andal antara antarmuka tampilan yang berbeda. SKY-TDMPapan Konversi Sinyal LVDS ke TTLmemberikan solusi profesional bagi para insinyur yang perlu menggerakkan panel LCD TFT TTL/RGB melalui output LVDS dengan tetap menjaga kualitas gambar dan stabilitas sistem yang sangat baik, sekaligus mengurangi biaya keseluruhan.

Dirancang khusus untuk lingkungan industri, papan konverter ini mengintegrasikan manajemen daya efisiensi tinggi, tata letak PCB yang dioptimalkan, dan komponen kelas industri untuk memastikan pengoperasian yang stabil dalam kondisi yang menuntut. Dibandingkan dengan alternatif tingkat konsumen, produk ini menawarkan kinerja EMC (Kompatibilitas Elektromagnetik) yang unggul, emisi EMI (Interferensi Elektromagnetik) yang lebih rendah, umur operasional yang lebih lama, dan kompatibilitas yang lebih tinggi dengan modul LCD industri.

Baik mengintegrasikan LCD baru ke peralatan yang sudah ada atau meningkatkan sistem lama, board ini secara efektif mempersingkat waktu pengembangan dan menyederhanakan integrasi sistem.

Dirancang untuk Keandalan Industri Jangka Panjang

Tidak seperti papan pengembangan standar, Papan Konversi Sinyal LVDS ke TTL ini telah dioptimalkan untuk pengoperasian berkelanjutan di lingkungan industri.

Ini termasuk:

- Desain PCB kelas industri

- Arsitektur masukan LVDS yang stabil

-Keluaran LCD TTL/RGB 50-pin

- Desain catu daya dengan kebisingan rendah

- Driver lampu latar LED efisiensi tinggi

- Tegangan VCOM yang dapat disesuaikan

- Performa EMC yang luar biasa

- Konsumsi daya rendah

- Integritas sinyal berkecepatan tinggi

- Komponen siklus hidup yang panjang

Desain mekanisnya yang ringkas juga membuatnya cocok untuk produk tertanam yang ruang pemasangannya terbatas.

Fitur Utama

Stabilitas Sinyal Tingkat Industri

Perutean diferensial yang dioptimalkan dengan cermat meminimalkan distorsi sinyal dan memastikan transmisi gambar stabil.

Performa EMC Luar Biasa

Tata letak PCB dan desain daya mengurangi interferensi elektromagnetik, sehingga memudahkan sertifikasi untuk peralatan industri.

Kompatibilitas Tinggi

Mendukung berbagai panel LCD TFT industri menggunakan antarmuka TTL/RGB 50 pin.

Manajemen Daya yang Efisien

Sirkuit daya efisiensi tinggi yang terintegrasi mengurangi timbulnya panas dan meningkatkan keandalan secara keseluruhan.

Sirkuit VCOM yang dapat disesuaikan

Memungkinkan para insinyur menyempurnakan kinerja tampilan untuk panel LCD yang berbeda.

Driver Lampu Latar LED yang Stabil

Memberikan kecerahan yang konsisten dengan stabilitas jangka panjang yang sangat baik.

Integrasi Sistem yang Mudah

Konektor standar menyederhanakan pemasangan dan memperpendek siklus pengembangan produk.

Spesifikasi Khas

Antarmuka TTL FFC 50 PIN T-CON

Antarmuka LVDS HRS DF14-20/DF19-20

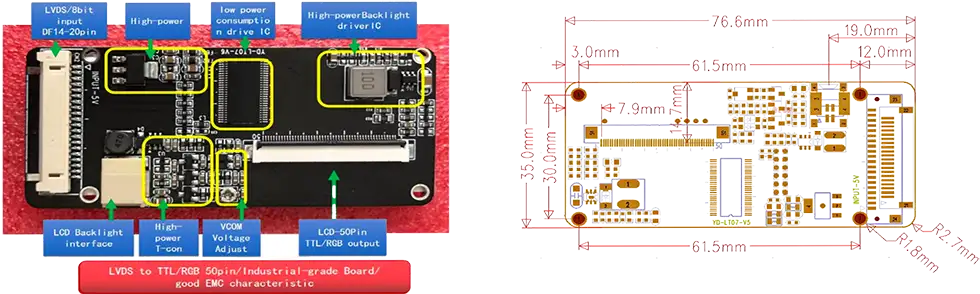

Ukuran

Aplikasi

Papan ini dirancang untuk aplikasi industri dan sangat cocok untuk lingkungan industri yang menuntut, seperti HMI industri, peralatan industri, mesin lotere, dan peralatan medis.

Saat ini, produk ini mendukung sinyal antarmuka tertentu. Jika Anda memerlukan sinyal antarmuka yang berbeda, harap berikan spesifikasi antarmuka LCD, dan kami akan mendesain ulang papan sesuai untuk memenuhi kebutuhan Anda.

Kapan Menggunakan Papan Ini vs. Koneksi Panel LVDS Langsung

Kapan Anda Membutuhkan Papan Konversi Ini?

Sebagian besar panel LCD industri saat ini menggunakan antarmuka LVDS atau eDP. Namun, banyak desain peralatan lama dan modul tampilan khusus tertentu masih memerlukan sinyal TTL/RGB (RGB paralel). Inilah saat Anda membutuhkan papan ini:

Gunakan Papan Ini Jika:

- Sistem Anda mengeluarkan sinyal LVDS tetapi panel LCD Anda memerlukan input TTL/RGB

- Anda memiliki panel tampilan lama dengan antarmuka TTL 50-pin

- Anda meningkatkan sistem tetapi tetap mempertahankan panel TTL yang ada

- Anda perlu menguji atau memvalidasi panel TTL menggunakan sumber sinyal LVDS

Koneksi LVDS Langsung Cukup Jika:

- Sumber dan panel Anda menggunakan LVDS (tidak perlu konversi)

- Panel Anda memiliki input eDP atau HDMI

- Anda sedang merancang sistem baru dengan panel antarmuka modern

Papan ini dirancang khusus untuk skenario konversi---memungkinkan para insinyur untuk menggunakan kembali panel TTL yang ada dengan komputer industri baru yang dilengkapi LVDS atau pengontrol tertanam.

Keuntungan Rekayasa

Kami memecahkan tantangan dunia nyata yang dihadapi pelanggan OEM selama integrasi LCD. Dengan mendukung konversi antara berbagai sumber keluaran LVDS dan panel LCD TTL 50-pin tertentu, kami menghilangkan kebutuhan untuk mendesain ulang sistem. Papan ini memiliki arsitektur daya independen yang meminimalkan fluktuasi tegangan untuk meningkatkan stabilitas produk secara keseluruhan, sementara perutean PCB kelas industri secara signifikan meningkatkan kinerja EMC dan mengurangi gangguan sistem. Selain itu, kami menawarkan penyesuaian yang komprehensif; cukup berikan kebutuhan Anda untuk definisi antarmuka, jenis konektor, dan posisi lubang pemasangan, dan kami akan memberikan desain lengkap yang sangat cocok dengan peralatan Anda.

Mengapa Memilih AS

Memilih kami berarti lebih dari sekadar membeli Papan Konversi Sinyal LVDS ke TTL---Anda bermitra dengan sekutu teknik berpengalaman dalam integrasi tampilan industri.

Kami menyediakan solusi komprehensif dan terpadu yang mencakup pengembangan kustom OEM & ODM, evaluasi kompatibilitas LCD, kustomisasi kabel, optimalisasi firmware, pembuatan prototipe dalam jumlah kecil, kemampuan produksi massal, pemeriksaan kualitas yang ketat, dan ketersediaan produk jangka panjang. Pendekatan menyeluruh kami membantu menghilangkan risiko kualitas yang tidak perlu yang sering dikaitkan dengan pengadaan dari banyak pemasok.

Pertanyaan Umum

Q1: Panel LCD apa yang kompatibel dengan Papan Konversi Sinyal LVDS ke TTL ini?

J: Board ini memiliki dukungan ekstensif untuk panel LCD TTL/RGB 50-pin dengan definisi pinout yang sama.

Q2: Bisakah konektornya disesuaikan?

J: Ya. Jenis konektor, penetapan pin, panjang kabel, dan definisi antarmuka semuanya dapat disesuaikan sepenuhnya.

Q3: Apakah board mendukung resolusi yang berbeda?

J: Ya. Kami menyediakan konfigurasi firmware dan perangkat keras yang sesuai yang disesuaikan dengan resolusi LCD dan persyaratan waktu yang berbeda.

Q4: Apakah produk ini cocok untuk lingkungan industri?

J: Tentu saja. Dirancang dengan komponen kelas industri dan dioptimalkan untuk kinerja EMC (Kompatibilitas Elektromagnetik), board ini dibuat untuk pengoperasian yang berkelanjutan dan stabil.

Q5: Dapatkah Anda menyediakan kabel LVDS yang cocok?

J: Ya. Kami menawarkan rakitan kabel lengkap, termasuk kabel LVDS, kabel lampu latar, kabel daya, dan harness khusus.

Q6: Apakah Anda memberikan dukungan teknis?

J: Ya. Tim teknik kami siap membantu Anda dengan evaluasi kompatibilitas LCD, debugging antarmuka, dan integrasi sistem.

Q7: Apa waktu tunggu tipikal?

J: Model standar biasanya memiliki waktu tunggu 2 hingga 3 minggu. Untuk proyek yang disesuaikan, waktu pengiriman tergantung pada kompleksitas desain.

Q8: Apakah evaluasi sampel tersedia?

J: Ya. Kami sangat menganjurkan pesanan sampel untuk verifikasi teknik sebelum produksi massal.

Q9: Apakah Anda menawarkan jaminan pasokan jangka panjang?

J: Ya. Untuk proyek industri, kami mendukung siklus hidup produk yang panjang dan menyediakan perencanaan pasokan jangka panjang bila memungkinkan.

Q10: Dapatkah board ini mendukung input LVDS saluran tunggal dan saluran ganda?

J: Versi standar mendukung input LVDS saluran tunggal (8-bit). Untuk kebutuhan input LVDS saluran ganda, kami dapat menyesuaikan desain papan berdasarkan waktu panel LCD spesifik dan spesifikasi konektor Anda. Harap berikan nomor model panel atau definisi antarmuka Anda untuk evaluasi.
