Peralatan industri modern sangat bergantung pada sistem tampilan berkinerja tinggi untuk memberikan informasi yang jelas, stabil, dan real-time kepada operator. Namun, panel LCD yang berbeda sering kali menggunakan antarmuka komunikasi yang berbeda, sehingga menimbulkan tantangan kompatibilitas selama peningkatan peralatan, integrasi sistem, dan proyek penggantian tampilan. SebuahPapan Konversi Sinyal LVDS ke TTLmemberikan solusi efektif dengan mengubah sinyal LVDS menjadi sinyal keluaran TTL/RGB, memungkinkan para insinyur untuk menghubungkan sistem kontrol tingkat lanjut dengan panel TFT LCD berbasis TTL yang ada.
Artikel ini menjelaskan cara kerja Papan Konversi Sinyal LVDS ke TTL, mengapa penting untuk aplikasi industri, tantangan apa yang dipecahkannya, dan bagaimana produsen dapat memilih solusi konversi yang andal. Dengan pengalaman tampilan industri profesional, SKY-TDM menyediakan papan konversi khusus yang dirancang untuk pengoperasian yang stabil, masa pakai yang lama, dan integrasi yang fleksibel.
| Bagian | Topik Utama | Tujuan |
|---|---|---|
| Dasar-dasar Antarmuka Tampilan | Memahami teknologi LVDS dan TTL | Bantu teknisi mengidentifikasi persyaratan kompatibilitas |
| Teknologi Konversi | Pemrosesan sinyal dan metode transmisi | Jelaskan bagaimana konversi meningkatkan koneksi sistem |
| Manfaat Industri | Keandalan, fleksibilitas, dan pengurangan biaya | Memecahkan tantangan teknik praktis |
| Panduan Seleksi | Faktor teknis yang penting | Mendukung keputusan pembelian yang lebih baik |
Dalam sistem tampilan industri, kompatibilitas komunikasi antara pengontrol utama dan panel LCD merupakan salah satu faktor terpenting yang mempengaruhi kinerja produk. Generasi teknologi tampilan yang berbeda mungkin menggunakan standar sinyal yang berbeda. Banyak komputer industri modern dan pengontrol tertanam menyediakan keluaran LVDS, sementara beberapa panel LCD TFT yang ada masih memerlukan masukan TTL/RGB.
LVDS (Sinyal Diferensial Tegangan Rendah) banyak digunakan dalam tampilan industri karena menyediakan transmisi data berkecepatan tinggi dengan interferensi elektromagnetik yang berkurang. Ini mentransmisikan data gambar melalui sinyal diferensial, sehingga cocok untuk aplikasi yang memerlukan pengoperasian stabil dalam jangka waktu lama.
Antarmuka tampilan TTL (Transistor-Transistor Logic) menggunakan transmisi data RGB paralel. Meskipun teknologi TTL lebih tua dibandingkan dengan LVDS, banyak modul LCD industri tetap menggunakan antarmuka TTL karena strukturnya yang sederhana dan kompatibilitas dengan pengontrol tampilan tertentu.
Perbedaan antara kedua teknologi antarmuka ini menciptakan masalah teknis yang umum: bagaimana menghubungkan sumber sinyal LVDS dengan panel LCD TTL tanpa mendesain ulang sistem tampilan secara keseluruhan. Di sinilah Papan Konversi Sinyal LVDS ke TTL menjadi komponen penting.

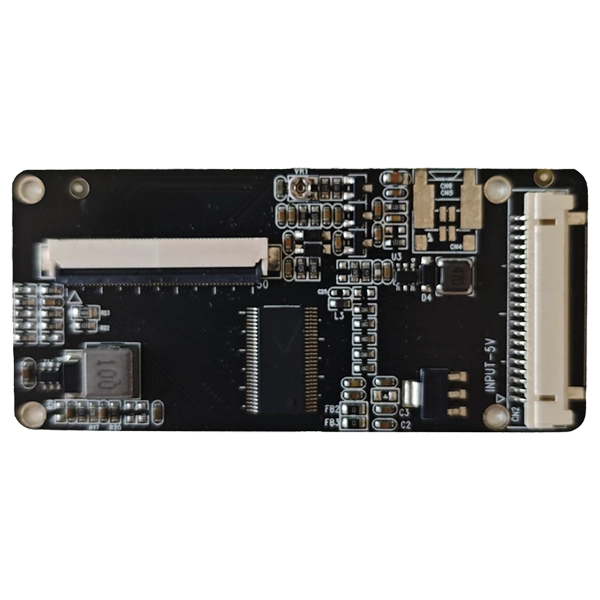

Papan Konversi Sinyal LVDS ke TTL berfungsi sebagai perangkat antarmuka perantara antara sumber keluaran LVDS dan panel tampilan masukan TTL. Papan menerima sinyal LVDS diferensial berkecepatan tinggi, memproses data melalui sirkuit konversi internal, dan mengeluarkan sinyal TTL/RGB paralel yang kompatibel dengan panel LCD.
Proses konversi biasanya mencakup beberapa tahapan utama:
| Tahap Pengolahan | Fungsi |
|---|---|
| Penerimaan Sinyal LVDS | Menerima sinyal gambar diferensial dari pengontrol host atau komputer industri. |
| Penguraian Sinyal | Mengubah data serial LVDS menjadi data tampilan RGB paralel. |
| Penyesuaian Waktu | Cocok dengan persyaratan pengaturan waktu LCD termasuk jam, sinkronisasi, dan sinyal data. |
| Transmisi Keluaran TTL | Mengirim sinyal RGB yang dikonversi ke panel LCD TFT yang kompatibel dengan TTL. |
Papan konversi yang dirancang dengan baik harus menjaga integritas sinyal selama proses berlangsung. Desain konversi yang buruk dapat menyebabkan masalah seperti gambar berkedip-kedip, warna yang salah, keluaran tampilan tidak stabil, atau kegagalan komunikasi total.
SKY-TDM mengembangkan solusi tampilan industri termasuk Papan Konversi Sinyal LVDS ke TTL yang berfokus pada transmisi stabil, desain sirkuit yang dioptimalkan, dan kompatibilitas dengan berbagai aplikasi LCD TFT.
Banyak produsen peralatan menghadapi kesulitan saat meningkatkan produk yang sudah ada atau mengganti modul LCD yang sudah tidak diproduksi lagi. Mendesain ulang sistem perangkat keras secara menyeluruh memerlukan sumber daya teknik yang signifikan dan meningkatkan biaya pengembangan.
Papan Konversi Sinyal LVDS ke TTL membantu memecahkan masalah umum berikut:
Bagi produsen OEM, produsen peralatan medis, perusahaan otomasi, dan pengembang sistem tertanam, teknologi konversi antarmuka menyediakan metode praktis untuk memperpanjang siklus hidup produk sekaligus mempertahankan kinerja tampilan yang andal.
| Fitur | Manfaat Rekayasa |
|---|---|
| Desain PCB Industri | Meningkatkan daya tahan dan stabilitas untuk pengoperasian jangka panjang. |
| Integritas Sinyal Tinggi | Mengurangi distorsi gambar dan kesalahan transmisi. |
| Optimasi EMC | Meminimalkan interferensi elektromagnetik di lingkungan industri. |
| Dukungan Antarmuka Fleksibel | Mendukung persyaratan panel LCD yang berbeda. |
| Kemampuan Pengembangan Kustom | Memungkinkan penyesuaian konektor, firmware, dan parameter kelistrikan. |
Lingkungan industri sering kali memerlukan komponen tampilan untuk beroperasi terus menerus di bawah perubahan suhu, kebisingan listrik, dan getaran mekanis. Oleh karena itu, papan konversi harus dirancang melampaui kebutuhan dasar konsumen.
SKY-TDM berfokus pada solusi tampilan kelas industri dengan opsi penyesuaian untuk antarmuka LCD, resolusi, konfigurasi konektor, dan persyaratan aplikasi yang berbeda.
Permintaan akan solusi komunikasi tampilan yang andal terus meningkat di berbagai industri. Ketika produsen peralatan meningkatkan produk mereka, kebutuhan untuk menghubungkan pengontrol modern dengan modul LCD yang ada menjadi semakin penting. Papan Konversi Sinyal LVDS ke TTL memberikan fleksibilitas yang diperlukan untuk banyak aplikasi tampilan industri.
Industri berikut umumnya mendapat manfaat dari teknologi ini:
| Bidang Aplikasi | Persyaratan Tampilan | Peran LVDS ke Dewan Konversi TTL |
|---|---|---|
| Peralatan Otomasi Industri | Output tampilan stabil, jam kerja panjang, keandalan tinggi | Menghubungkan pengontrol industri dengan tampilan operator berbasis TTL |
| Peralatan Medis | Kualitas gambar jernih dan performa konsisten | Mendukung peningkatan tampilan tanpa mengubah desain sistem secara keseluruhan |
| Sistem Transportasi | Ketahanan terhadap getaran dan gangguan lingkungan | Menjaga komunikasi yang andal antara unit kontrol dan layar |
| Sistem Tertanam | Desain ringkas dan integrasi fleksibel | Menyediakan kompatibilitas antarmuka antara platform perangkat keras yang berbeda |
| Terminal Swalayan | Pengoperasian berkelanjutan dan antarmuka yang ramah pengguna | Memungkinkan penggantian dan pemeliharaan tampilan yang efisien |
Bagi produsen peralatan, penggantian layar tidak selalu semudah memilih panel LCD baru. Panel yang berbeda mungkin memiliki format sinyal, definisi pin, parameter waktu, dan persyaratan tegangan yang berbeda. Papan konversi bertindak sebagai jembatan antara berbagai teknologi, membantu para insinyur menghindari pekerjaan desain ulang yang tidak perlu.
Dalam proyek otomasi industri, misalnya, pengontrol mungkin sudah menyediakan keluaran LVDS sementara layar TFT yang dipilih memerlukan masukan TTL. Daripada mengubah perangkat keras pengontrol, teknisi dapat mengintegrasikan LVDS ke Papan Konversi Sinyal TTL untuk mencapai kompatibilitas dengan cepat dan efisien.
Memilih papan konversi yang benar memerlukan evaluasi spesifikasi teknis yang cermat. Solusi yang sesuai tidak hanya mengkonversi sinyal tetapi juga memastikan keandalan dan kompatibilitas jangka panjang dengan keseluruhan sistem tampilan.
Faktor-faktor berikut harus dipertimbangkan sebelum membeli:
| Faktor Seleksi | Pertimbangan Penting |
|---|---|
| Kompatibilitas Panel LCD | Konfirmasikan model LCD yang didukung, resolusi, jenis antarmuka, dan format sinyal. |
| Jenis Sinyal Masukan | Periksa konfigurasi saluran LVDS, level tegangan, dan persyaratan transmisi. |
| Antarmuka Keluaran | Pastikan output TTL/RGB sesuai dengan definisi konektor panel LCD. |
| Persyaratan Daya | Verifikasi volume pengoperasiantage dan spesifikasi konsumsi daya. |
| Kondisi Lingkungan | Pertimbangkan kisaran suhu, ketahanan getaran, dan lingkungan aplikasi. |
| Dukungan Kustomisasi | Pilih pemasok yang mampu mengadaptasi parameter perangkat keras dan perangkat lunak. |
Kesalahan umum selama integrasi sistem adalah memilih papan konversi hanya berdasarkan tampilan konektor. Dua layar mungkin menggunakan konektor serupa tetapi memiliki karakteristik kelistrikan yang sangat berbeda. Pencocokan yang salah dapat menyebabkan gambar tidak stabil, warna tidak normal, atau kerusakan perangkat keras.
Pemasok profesional seperti SKY-TDM memberikan dukungan teknis untuk membantu pelanggan mengidentifikasi solusi konversi yang sesuai dengan spesifikasi tampilan dan persyaratan proyek.
Saat merancang atau meningkatkan sistem tampilan, teknisi dapat mempertimbangkan apakah akan menyambungkan pengontrol secara langsung ke panel LCD yang kompatibel atau menggunakan solusi konversi sinyal. Memahami perbedaannya membantu produsen membuat keputusan yang lebih baik.
| Barang Perbandingan | Koneksi LCD Langsung | Papan Konversi Sinyal LVDS ke TTL |
|---|---|---|
| Fleksibilitas Perangkat Keras | Terbatas pada jenis antarmuka yang cocok | Mendukung koneksi antara antarmuka yang berbeda |
| Peningkatan Produk | Mungkin memerlukan penggantian pengontrol | Mengizinkan perangkat keras yang ada untuk terus bekerja |
| Biaya Pembangunan | Lebih tinggi ketika desain ulang diperlukan | Lebih rendah karena sistem yang ada dapat digunakan kembali |
| Waktu Rekayasa | Siklus pengembangan yang lebih panjang | Proses integrasi lebih cepat |
| Rentang Aplikasi | Cocok untuk sistem pencocokan baru | Ideal untuk peningkatan dan proyek yang disesuaikan |
Untuk produk baru dengan komponen yang sepenuhnya cocok, sambungan langsung mungkin merupakan pilihan yang sesuai. Namun, untuk peningkatan peralatan, proyek penggantian, dan aplikasi industri yang disesuaikan, Papan Konversi Sinyal LVDS ke TTL menawarkan fleksibilitas yang lebih besar.
Teknologi ini sangat berharga ketika produsen perlu mempertahankan struktur produk yang ada sekaligus meningkatkan kinerja tampilan atau memperpanjang masa pakai peralatan.
Papan Konversi Sinyal LVDS ke TTL adalah perangkat antarmuka elektronik yang mengubah sinyal tampilan LVDS menjadi sinyal TTL/RGB. Ini memungkinkan pengontrol keluaran LVDS untuk berkomunikasi dengan panel LCD yang kompatibel dengan TTL.
Peralatan industri sering kali menggunakan generasi teknologi tampilan yang berbeda. Papan konversi memecahkan masalah kompatibilitas antara pengontrol dan panel LCD, mengurangi persyaratan desain ulang dan meningkatkan fleksibilitas sistem.
Tidak. Panel LCD yang berbeda memiliki resolusi, parameter waktu, definisi konektor, dan kebutuhan kelistrikan yang berbeda. Papan konversi yang sesuai harus sesuai dengan model tampilan spesifik dan spesifikasi sistem.
Pencocokan yang salah dapat menyebabkan layar berkedip, warna hilang, tampilan gambar tidak normal, pengoperasian tidak stabil, atau kemungkinan kerusakan pada komponen yang terhubung. Verifikasi teknis yang tepat sangat penting sebelum pemasangan.
Ya. SKY-TDM mendukung solusi tampilan industri yang disesuaikan dengan kebutuhan pelanggan, termasuk konfigurasi antarmuka, kompatibilitas LCD, dan penyesuaian spesifik aplikasi.
Teknologi ini banyak digunakan dalam otomasi industri, peralatan medis, sistem transportasi, perangkat tertanam, panel kontrol, dan aplikasi lain yang memerlukan integrasi tampilan yang andal.
Papan Konversi Sinyal LVDS ke TTL memainkan peran penting dalam memecahkan tantangan kompatibilitas tampilan dalam sistem industri modern. Dengan mengubah sinyal LVDS menjadi keluaran TTL, hal ini memungkinkan produsen menghubungkan berbagai generasi perangkat keras, menyederhanakan peningkatan produk, mengurangi biaya pengembangan, dan meningkatkan fleksibilitas sistem.
Untuk insinyur yang bekerja pada peralatan industri, memilih solusi konversi yang tepat memerlukan pertimbangan yang cermat terhadap spesifikasi LCD, kompatibilitas sinyal, lingkungan pengoperasian, dan persyaratan penyesuaian. Papan konversi yang andal harus memberikan transmisi yang stabil, kompatibilitas yang kuat, dan kinerja jangka panjang.
SKY-TDMmengkhususkan diri dalam solusi tampilan industri dan menyediakan produk LVDS ke Papan Konversi Sinyal TTL yang andal yang dirancang untuk kebutuhan aplikasi berbeda. Dengan pengalaman teknis profesional dan kemampuan dukungan yang disesuaikan, SKY-TDM membantu pelanggan mencapai integrasi tampilan yang efisien dan stabil.
Jika Anda mencari solusi Papan Konversi Sinyal LVDS ke TTL yang dapat diandalkan untuk proyek tampilan industri Anda, SKY-TDM dapat memberikan bantuan profesional dan opsi yang disesuaikan. SilakanHubungi kamihari ini untuk mendiskusikan kebutuhan Anda dan menemukan solusi konversi tampilan yang tepat untuk aplikasi Anda.
