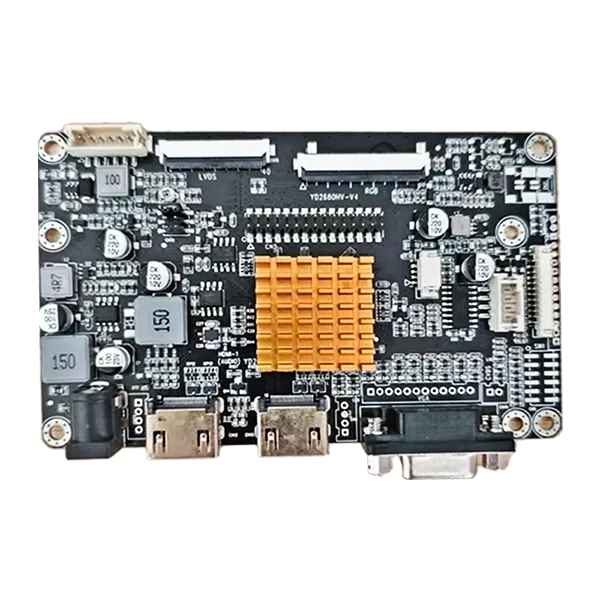

Peralatan industri modern memerlukan antarmuka tampilan yang fleksibel, kualitas gambar yang sangat baik, dan siklus hidup produk yang panjang. KitaPapan iklan antarmuka 2-HDMI ke LVDS TTLdikembangkan khusus untuk produsen peralatan OEM yang perlu menghubungkan sumber sinyal HDMI ke panel LCD TFT industri.
Mendukunginput video HDMI ganda, papan pengontrol mengubah sinyal digital menjadi antarmuka LVDS atau TTL, sehingga cocok untuk berbagai panel LCD dari berbagai produsen. Baik Anda meningkatkan tampilan yang sudah ada atau mengembangkan sistem tertanam baru, papan pengontrol ini menawarkan solusi yang andal dan hemat biaya.
Tidak seperti papan display konsumen, papan ini dioptimalkan untuk operasi industri berkelanjutan dengan kinerja stabil, karakteristik EMC yang sangat baik, dan ketersediaan komponen jangka panjang.
Masukan HDMI Ganda:Mendukung peralihan antara dua sumber sinyal HDMI, meningkatkan fleksibilitas sistem secara signifikan.

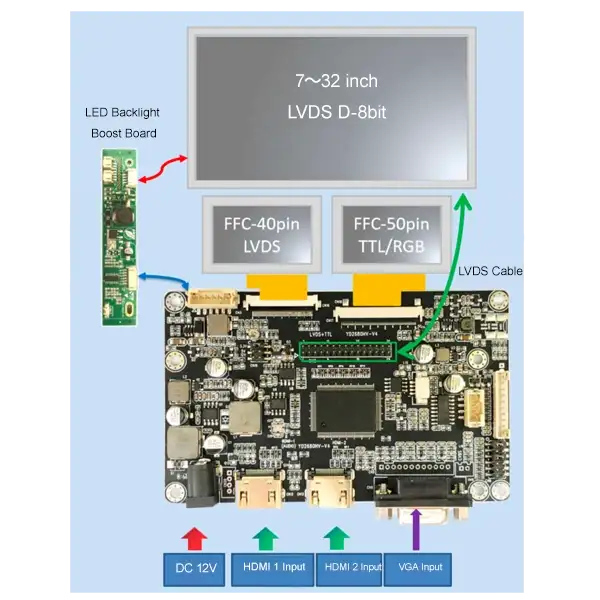

Keluaran LVDS & TTL Ganda:Mendukung panel LCD LVDS dan RGB TTL (Parallel RGB), yang secara efektif mengurangi biaya desain ulang perangkat keras.
Kompatibilitas LCD yang Luas:Kompatibel dengan panel LCD TFT industri mulai dari 7 hingga 32 inci (dapat disesuaikan berdasarkan spesifikasi panel tertentu).
Kualitas Gambar Unggul:Menampilkan pemrosesan gambar HD, gangguan sinyal rendah, performa warna stabil, dan waktu respons cepat.
Desain Kelas Industri:Direkayasa untuk lingkungan industri yang keras dan pengoperasian jangka panjang yang berkelanjutan.
Konfigurasi Firmware Fleksibel:Mendukung pengembangan firmware yang disesuaikan berdasarkan resolusi LCD, parameter waktu, definisi antarmuka, dan kebutuhan spesifik pelanggan.
Ideal untuk otomasi industri, peralatan medis, kios swalayan, papan reklame digital, dan layar tertanam, papan ini dengan sempurna memenuhi standar yang menuntut industri ini.
Dibangun untuk tahan terhadap lingkungan industri yang menuntut, board ini memiliki fitur perlindungan sinyal dan tegangan yang canggih. Ini secara efektif menghilangkan gangguan sinyal dan ketidakstabilan tampilan, memastikan kinerja sempurna bahkan dalam kondisi paling kompleks sekalipun.
Tidak seperti pemasok papan pengontrol yang hanya menyediakan komponen elektronik, kami adalah produsen layar sentuh profesional yang berdedikasi untuk memberikan layanan integrasi tampilan lengkap. Kemampuan Inti Kami Meliputi:
Kami membantu dalam memilih LCD kelas industri yang ideal, menyesuaikan layar sentuh kapasitif atau resistif, mengkonfigurasi papan pengontrol LCD, menyediakan ikatan optik untuk modul LCD, menyesuaikan kaca penutup, dan menyediakan rakitan kabel antarmuka LCD yang cocok. Hal ini secara signifikan mengurangi kompleksitas sumber daya Anda dan secara efektif memperpendek siklus pengembangan produk Anda.
Kami menawarkan opsi penyesuaian yang komprehensif, termasuk konfigurasi resolusi LCD, pemetaan pin LVDS, penyesuaian waktu TTL, optimalisasi firmware, lampu latar dan kontrol kecerahan, bahasa menu OSD, penyesuaian logo pengaktifan, definisi pin kabel, penyesuaian jenis konektor, dan persyaratan struktur pemasangan mekanis. Kami sangat tertarik untuk berkolaborasi dengan pelanggan dalam proyek OEM dan ODM.
Sebagai pabrik layar sentuh profesional, kami mengintegrasikan manajemen kualitas yang ketat ke dalam setiap langkah proses produksi kami. Sertifikasi sistem manufaktur kami meliputiISO 9001Sistem Manajemen Mutu,ISO 13485Sistem Manajemen Mutu Alat Kesehatan, danIATF 16949Sistem Manajemen Mutu Otomotif. Setiap papan pengontrol menjalani pengujian fungsional yang ketat sebelum pengiriman untuk memastikan pengoperasian yang stabil dan kompatibilitas sempurna dengan panel tampilan pelanggan kami.
| Fitur | Keuntungan |
| Input HDMI Ganda | Pemilihan sumber video yang fleksibel |
| Keluaran LVDS & TTL | Mendukung berbagai jenis antarmuka LCD |
| Komponen Industri | Umur panjang |
| Pemrosesan Sinyal Stabil | Gambar jernih dengan gangguan minimal |
| Kustomisasi Firmware | Cocok dengan panel LCD yang berbeda |
| Desain PCB Kompak | Integrasi yang mudah ke dalam peralatan tertanam |
| Pasokan Jangka Panjang | Ideal untuk manajemen siklus hidup industri |
| Pin | Sinyal | Pin | Sinyal |
| 1 | VCC(3.3/5V) | 2 | VCC(3.3/5V) |
| 3 | VCC(3.3/5V) | 4 | tidak |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Sinyal | Pin | Sinyal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | tidak |
| 5 | MENGATUR ULANG | 6 | SIAGA |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | tidak | 24 | tidak |
| 25 | GND | 26 | tidak |
| 27 | DIMO | 28 | GENTAR |
| 29 | AVDD | 30 | GND |
| 31 | DIPIMPIN- | 32 | DIPIMPIN- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | BISA0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Sinyal | Pin | Sinyal |
| 1 | LED+ | 2 | LED+ |
| 3 | DIPIMPIN- | 4 | DIPIMPIN- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD(3.3/5V) | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | Kiri/Kanan | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | MENGATUR ULANG |
| 45 | POL | 46 | Vcom |
| 47 | tidak | 48 | tidak |
| 49 | tidak | 50 | tidak |
| Pin | Sinyal |
| 1 | GND |
| 2 | GND |
| 3 | Vadj |
| 4 | HIDUP/MATI |
| 5 | 5V/12V (Jenis) |
| 6 | 5V/12V (Jenis) |
Banyak proyek industri gagal karena masalah kompatibilitas antara panel LCD, layar sentuh, kabel, firmware, dan papan pengontrol. Kami membantu menghilangkan risiko ini dengan menyediakan layanan berikut:
- Solusi pencocokan tampilan lengkap
- Konfigurasi waktu LCD
- Verifikasi antarmuka
- Pengujian kompatibilitas sentuh
- Ketersediaan produk jangka panjang
- Dukungan teknik sepanjang siklus hidup proyek Anda
Layanan komprehensif ini dirancang untuk sepenuhnya memenuhi kebutuhan produk Anda. Daripada mencari komponen satu per satu, pelanggan menerima solusi tampilan yang terverifikasi sepenuhnya. Hal ini tidak hanya menghemat waktu rekayasa dan penelitian dan pengembangan yang berharga, namun juga secara signifikan mengurangi risiko pengembangan.
J: Papan Iklan Antarmuka 2-HDMI ke LVDS TTL ini dapat dikonfigurasi untuk mendukung berbagai panel LCD TFT industri dengan antarmuka LVDS atau TTL. Harap berikan nomor model LCD spesifik Anda untuk verifikasi kompatibilitas.
J: Ya. Kami menyediakan firmware khusus berdasarkan resolusi LCD Anda, parameter waktu, definisi antarmuka, dan persyaratan aplikasi spesifik.
J: Ya. Untuk proyek OEM, kami mendukung penyesuaian logo boot, pengaturan multi-bahasa, fungsi OSD, dan berbagai parameter tampilan.
J: Ya. Papan ini dirancang dengan komponen kelas industri, yang dibuat khusus untuk pengoperasian jangka panjang dan berkelanjutan di lingkungan yang menuntut.
J: Tentu saja. Kami dapat memberikan solusi lengkap satu atap yang mencakup panel LCD, layar sentuh, papan pengontrol, kabel, ikatan optik, dan integrasi mekanis.
J: Ya. Tim teknik kami membantu pencocokan LCD, pengembangan firmware, konfigurasi antarmuka, dan integrasi proyek.
Mencari papan pengontrol LCD HDMI ke LVDS/TTL yang andal untuk proyek Anda berikutnya?
Tim teknik kami akan membantu Anda dengan cepat mencocokkan papan pengontrol yang paling sesuai dan mengonfigurasi firmware, memberikan solusi tampilan lengkap yang dirancang khusus untuk aplikasi Anda. Dengan mengintegrasikan panel LCD kelas industri, layar sentuh, papan pengontrol, pengikatan optik, dan dukungan teknik OEM ke dalam satu rantai pasokan, kami berdedikasi untuk membantu pelanggan memperpendek siklus pengembangan, mengurangi risiko integrasi, dan mempercepat waktu pemasaran.
