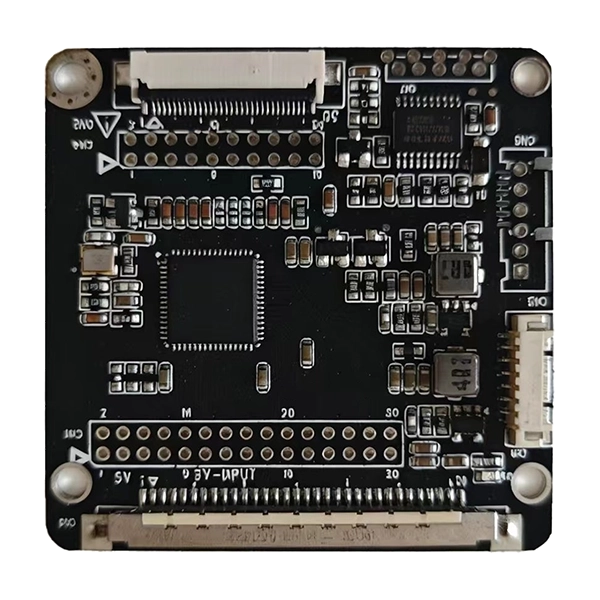

Papan Konverter LVDS ke EDP untuk Layar LCD Industri

Banyak perangkat industri terus menggunakan pengontrol grafis LVDS yang andal, sementara panel LCD yang lebih baru semakin banyak mengadopsi antarmuka Embedded DisplayPort (eDP). Mengganti seluruh platform kontrol seringkali mahal dan memakan waktu. ItuPapan Konverter LVDS ke EDP untuk Layar LCD Industridari SKY-TDM memberikan solusi migrasi yang efisien dengan mengubah sinyal video LVDS standar menjadi output eDP, memungkinkan produsen OEM untuk mengintegrasikan panel LCD modern tanpa mendesain ulang arsitektur perangkat keras yang ada.

Dirancang khusus untuk aplikasi industri, papan konverter kompak ini memberikan transmisi sinyal yang stabil, kompatibilitas yang sangat baik, dan keandalan jangka panjang untuk peralatan otomasi, perangkat medis, sistem transportasi, komputer tertanam, dan terminal cerdas.

Modernkan Perangkat Keras yang Ada Tanpa Mengganti Pengontrol Anda

Banyak produk industri yang bertahan selama 10-15 tahun, sementara teknologi LCD berkembang jauh lebih cepat. Ketika panel LVDS semakin sedikit tersedia dan tampilan eDP menjadi standar industri, produsen menghadapi tantangan pengadaan yang semakin besar.

Alih-alih mendesain ulang platform tertanam secara lengkap, papan konverter SKY-TDM bertindak sebagai jembatan antarmuka cerdas antara pengontrol LVDS yang ada dan modul LCD eDP terbaru.

Pendekatan ini secara signifikan menurunkan biaya teknis, memperpendek siklus pengembangan, dan melindungi investasi perangkat keras Anda yang ada.

Baik untuk meningkatkan peralatan industri atau merancang produk baru berdasarkan platform prosesor yang sudah ada, papan konverter ini memberikan solusi tampilan yang andal dan terukur.

Dibangun untuk Keandalan Industri

Lingkungan industri menuntut lebih banyak dari papan konverter daripada konversi sinyal sederhana. Untuk memastikan pengoperasian jangka panjang yang dapat diandalkan, setiap papan konverter dibuat dengan komponen elektronik kelas industri dan dilengkapi tata letak PCB (Printed Circuit Board) yang dioptimalkan.

Sorotan Teknik:

- Penerimaan sinyal diferensial LVDS yang stabil

- Transmisi keluaran sinyal eDP berkecepatan tinggi

- Pencocokan impedansi yang dioptimalkan

- Desain EMI (Interferensi Elektromagnetik) Rendah

- Urutan daya yang andal

- Komponen dengan rating suhu kelas industri

- Desain PCB ringkas (hanya berukuran 50 × 50 mm)

- Konsumsi daya rendah

- Stabilitas jangka panjang yang sangat baik

Fitur-fitur ini membantu menjaga kualitas gambar superior selama pengoperasian terus-menerus sambil meminimalkan masalah seperti layar berkedip, kehilangan sinyal, atau kelainan sinkronisasi.

Kompatibilitas LCD Fleksibel

Produsen LCD yang berbeda sering kali memiliki parameter waktu, pinout konektor, dan persyaratan inisialisasi yang berbeda-beda. Daripada hanya menawarkan solusi standar tetap, kami bekerja sama dengan pelanggan untuk memberikan dukungan teknik profesional untuk kompatibilitas LCD yang disesuaikan.

Layanan kustomisasi yang didukung meliputi: konfigurasi resolusi, optimalisasi waktu LCD, penyesuaian parameter panel eDP, pemrograman EDID (Extracted Display Identification Data), kustomisasi firmware, optimalisasi kontrol lampu latar, adaptasi konektor, kustomisasi kabel, dan bantuan integrasi mekanis.

Fleksibilitas tingkat tinggi ini memungkinkan pelanggan OEM dengan mudah mengintegrasikan tampilan dari berbagai produsen panel dengan biaya desain ulang perangkat keras yang minimal.

Skenario Aplikasi Khas

Papan Konverter LVDS ke EDP untuk Layar LCD Industri terintegrasi secara luas ke dalam berbagai bidang, termasuk: HMI otomasi industri, antarmuka mesin CNC, PC industri tertanam, peralatan diagnostik medis, instrumen laboratorium, sistem kontrol kereta api, pengontrol signage digital, kios swalayan, peralatan manufaktur cerdas, sistem transportasi cerdas, sistem visi industri, dan peralatan uji portabel.

Bentuknya yang kompak membuatnya sangat cocok untuk aplikasi dimana ruang instalasi terbatas.

Spesifikasi Teknis

Antarmuka Masukan LVDS FI-XB30S

Antarmuka Masukan LVDS JST 2x15 Pin

Antarmuka Output eDP Pitch FFC-30Pin-0,5mm

Antarmuka Keluaran eDP JST 2x10 Pin

Antarmuka Lampu Latar CVILUX 6-Pin 2.0mm

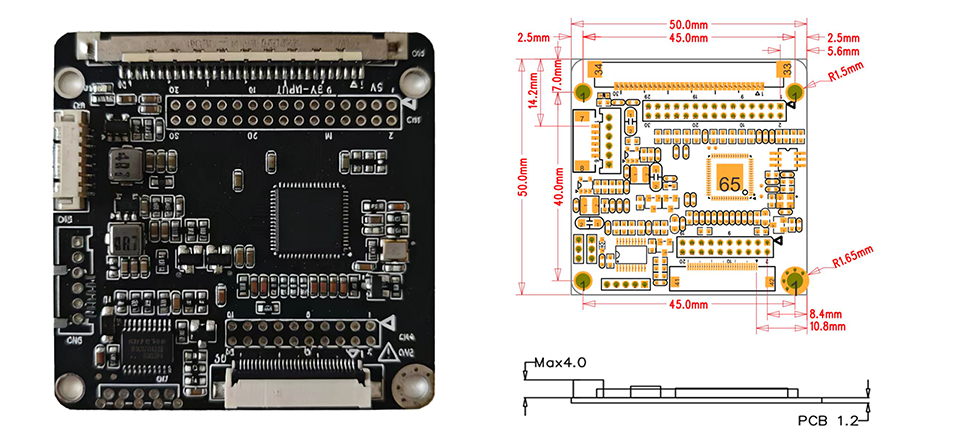

Ukuran

Mengapa Mengupgrade dari Panel LCD LVDS ke eDP?

Industri layar terus bertransisi dari antarmuka LVDS ke eDP (Embedded DisplayPort). Inilah alasan produsen OEM beralih:

Bandwidth Lebih Tinggi:eDP mendukung resolusi dan kecepatan refresh yang lebih tinggi dibandingkan dengan LVDS, memungkinkan tampilan 4K dan kecepatan bingkai tinggi yang tidak dapat ditangani oleh LVDS.

Lebih Sedikit Kabel:eDP menggunakan jalur sinyal yang lebih sedikit dibandingkan LVDS, sehingga mengurangi kompleksitas perutean kabel internal dan meningkatkan kinerja EMI.

Konsumsi Daya Lebih Rendah:eDP beroperasi pada voltase lebih rendah dan dilengkapi fitur hemat daya, sehingga ideal untuk peralatan bertenaga baterai dan hemat energi.

Kualitas Gambar Lebih Baik:eDP mendukung kedalaman warna yang lebih tinggi dan fitur pemrosesan gambar tingkat lanjut seperti penyegaran mandiri panel dan kecepatan penyegaran variabel.

Ketersediaan Panel di Masa Mendatang:Produsen LCD semakin banyak yang menghapus panel LVDS secara bertahap dan mendukung eDP. Peningkatan kini memastikan pasokan panel jangka panjang tanpa bergantung pada model LVDS yang sudah dihentikan produksinya.

Integrasi yang Disederhanakan:eDP menggunakan konektor standar dan pemasangan kabel yang lebih sederhana, sehingga mengurangi waktu perakitan dan potensi kesalahan koneksi.

Bagi produsen peralatan industri, migrasi ke panel eDP melalui papan konverter kami memberikan jalur praktis menuju teknologi tampilan modern tanpa mengganti pengontrol yang ada.

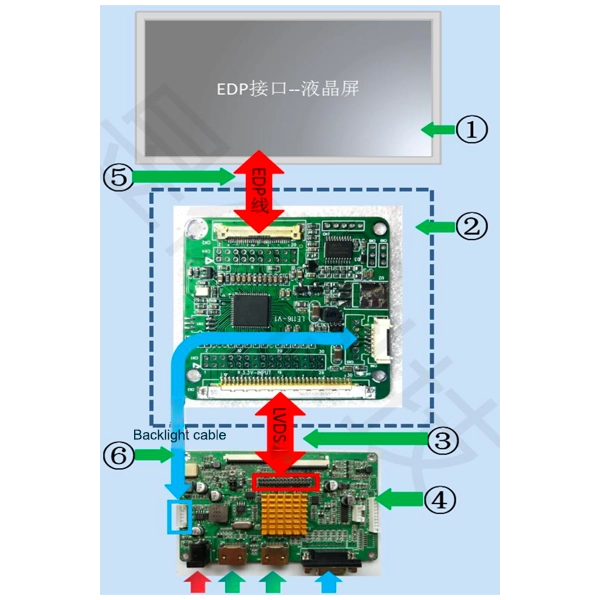

Skenario Migrasi Umum

Skenario 1: Pengontrol Lama dengan Peningkatan Panel eDP

Pengontrol Anda yang ada berfungsi dengan sempurna tetapi hanya mengeluarkan LVDS. Panel LVDS asli tidak lagi diproduksi, dan hanya pengganti eDP yang tersedia. Pasang papan konverter kami antara pengontrol LVDS dan panel eDP baru --- tidak diperlukan perubahan firmware pada pengontrol utama.

Skenario 2: Pengembangan Produk Baru dengan Platform Prosesor yang Ada

Platform prosesor Anda mendukung output LVDS, namun panel LCD ideal untuk produk baru Anda menggunakan eDP. Daripada mendesain ulang seluruh mainboard, gunakan papan konverter kami untuk menjembatani kesenjangan antarmuka dan mempercepat waktu pemasaran.

Skenario 3: Pengadaan Panel Multi-Sumber

Untuk mengurangi risiko rantai pasokan, Anda perlu memenuhi syarat beberapa pemasok panel LCD --- beberapa menawarkan LVDS, yang lainnya menawarkan eDP. Dengan papan konverter kami, Anda dapat melakukan standarisasi pada satu output pengontrol (LVDS) sambil secara fleksibel mencari sumber panel antarmuka.

Skenario 4: Peningkatan Lapangan pada Peralatan yang Dikerahkan

Basis peralatan yang Anda pasang menggunakan panel LVDS yang semakin sulit didapat. Papan konverter kami memungkinkan tim servis mengganti panel LVDS yang rusak dengan panel eDP yang tersedia selama pemeliharaan lapangan, sehingga memperpanjang masa pakai peralatan tanpa peningkatan pengontrol yang mahal.

Mengapa Memilih AS?

Memilih pemasok yang tepat sama pentingnya dengan memilih perangkat keras yang tepat. Tidak seperti distributor yang hanya mengirimkan papan standar, SKY-TDM menyediakan kolaborasi teknik lengkap di seluruh proyek Anda.

Keunggulan Inti Kami

- Produsen Layar Sentuh Profesional

- Pengalaman Luas dalam Integrasi Tampilan Industri

- Pengembangan Firmware yang Disesuaikan

- Layanan Desain Kabel Kustom

- Pengujian Kompatibilitas LCD

- ISO 9001Sertifikasi Sistem Manajemen Mutu

- ISO 13485Sertifikasi Sistem Manajemen Mutu Alat Kesehatan

- IATF 16949Sertifikasi Sistem Manajemen Mutu Otomotif

- Pembuatan Prototipe Cepat

- Pasokan Jangka Panjang yang Stabil

- Dukungan Teknis Komprehensif Sebelum dan Sesudah Produksi

Tim teknik kami bekerja sama dengan pelanggan OEM untuk mengurangi risiko pengembangan dan mempercepat waktu pemasaran produk.

Pertanyaan Umum

Q1: Dapatkah Papan Konverter LVDS ke EDP untuk Layar LCD Industri mendukung panel LCD eDP apa pun?

J: Sebagian besar LCD eDP industri dapat didukung setelah konfigurasi firmware. Kami menyarankan untuk memberikan nomor model LCD Anda untuk evaluasi kompatibilitas.

Q2: Apakah kustomisasi firmware tersedia?

J: Ya. Parameter waktu, resolusi, informasi EDID, dan urutan inisialisasi semuanya dapat disesuaikan.

Q3: Dapatkah Anda menyediakan kabel yang cocok?

J: Tentu saja. Kami memproduksi kabel LVDS khusus, kabel eDP, kabel FFC/FPC, dan rangkaian kabel lengkap.

Q4: Dapatkah Anda membantu melakukan migrasi dari tampilan LVDS yang sudah usang?

J: Ya. Ini adalah salah satu aplikasi paling umum untuk papan konverter ini. Kami dapat merekomendasikan LCD pengganti yang kompatibel dan mengkonfigurasi konverter yang sesuai.

Q5: Apakah konverter cocok untuk operasi industri berkelanjutan?

J: Ya. Papan ini dirancang menggunakan komponen kelas industri yang ditujukan untuk pengoperasian jangka panjang dan berkelanjutan.

Q6: Apakah Anda mendukung pesanan prototipe kecil?

J: Ya. Sampel teknik tersedia sebelum produksi massal.

Q7: Berapa lama ketersediaan produk?

J: Proyek industri seringkali memerlukan siklus hidup produk yang panjang. Kami mendukung pasokan jangka panjang dan manajemen siklus hidup untuk pelanggan OEM.

Q8: Apakah board mendukung input LVDS saluran tunggal dan saluran ganda?

J: Ya. Board ini mendukung konfigurasi input LVDS saluran tunggal (1 jalur) dan saluran ganda (2 jalur). Konfigurasi yang sesuai diatur selama penyesuaian firmware berdasarkan persyaratan pengontrol dan panel spesifik Anda.

Q9: Berapa resolusi maksimum yang didukung oleh papan konverter ini?

J: Dewan mendukung resolusi hingga1920×1080 @ 60Hzuntuk input LVDS saluran tunggal dan hingga2560×1440 @ 60Hzuntuk input LVDS saluran ganda, tergantung pada spesifikasi panel dan kualitas kabel. Untuk panel resolusi lebih tinggi, silakan hubungi tim teknik kami untuk evaluasi kompatibilitas.
