Ringkasan Artikel:Seiring berkembangnya sistem tampilan industri, para insinyur sering kali menghadapi tantangan praktis: menghubungkan sumber sinyal LVDS modern dengan panel LCD TFT yang masih mengandalkan antarmuka TTL/RGB. ItuPapan Konversi Sinyal LVDS ke TTLdariSKY-TDMmemberikan jembatan praktis antara kedua teknologi layar ini, membantu produsen peralatan menggunakan kembali panel LCD yang ada sekaligus mengurangi biaya desain ulang, waktu pengembangan, dan kompleksitas integrasi. Dengan desain PCB kelas industri, transmisi sinyal stabil, penggerak lampu latar LED terintegrasi, VCOM yang dapat disesuaikan, dan dukungan penyesuaian, jenis papan konversi ini cocok untuk HMI industri, peralatan medis, sistem tertanam, peralatan transportasi, dan aplikasi tampilan lainnya.

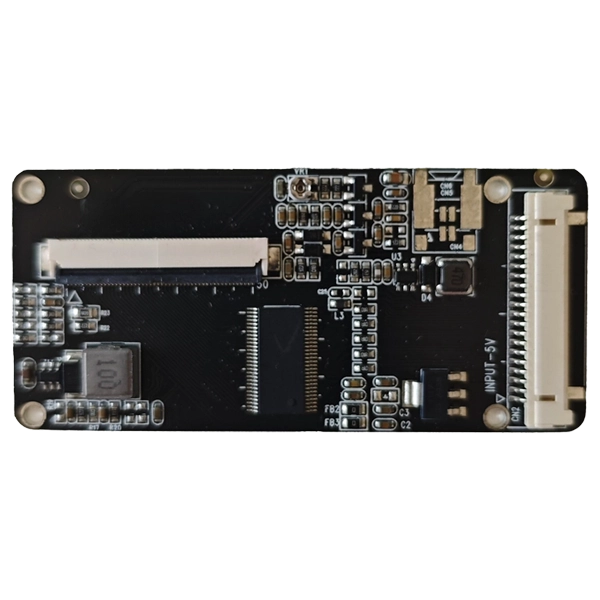

SebuahPapan Konversi Sinyal LVDS ke TTLadalah sirkuit antarmuka tampilan yang dirancang untuk mengubah sinyal tampilan diferensial LVDS menjadi sinyal paralel TTL/RGB yang diperlukan oleh panel LCD TFT yang kompatibel. Fungsi ini menjadi sangat penting ketika komputer industri, pengontrol tertanam, atau sumber tampilan menyediakan output LVDS sementara panel LCD yang dipilih menggunakan antarmuka TTL/RGB.
Daripada mengganti panel LCD yang sesuai atau mendesain ulang seluruh sistem kontrol, para insinyur dapat memperkenalkan papan konversi antara sumber sinyal dan tampilan. Pendekatan ini dapat sangat bermanfaat untuk peningkatan peralatan lama, tampilan industri yang disesuaikan, dan proyek yang memerlukan inventaris LCD yang ada untuk tetap digunakan.
Solusi SKY-TDM dirancang berdasarkan integrasi tampilan industri. Konfigurasi standar mendukungMasukan LVDS 8-bitdan sebuahKeluaran LCD TTL/RGB 50-pin, dengan suplai input 5V, driver LED terintegrasi, penyesuaian VCOM, dan kisaran suhu pengoperasian-20°C hingga +70°C.
Antarmuka tampilan tidak selalu dapat dipertukarkan. LVDS dan TTL/RGB menggunakan metode transmisi data gambar yang berbeda, yang berarti koneksi langsung umumnya tidak mungkin dilakukan bila sumber dan panel LCD menggunakan arsitektur antarmuka yang berbeda.
Hal ini menciptakan beberapa tantangan bagi produsen peralatan OEM:
Papan konversi yang dirancang dengan baik mengatasi ketidakcocokan antarmuka sekaligus menjaga arsitektur tampilan lainnya relatif tidak berubah. Bagi produsen yang mengupgrade peralatan lama, hal ini dapat memberikan jalur yang lebih efisien daripada mendesain ulang sistem tampilan secara keseluruhan.
Integritas sinyal adalah salah satu faktor terpenting dalam konversi tampilan. Perutean diferensial yang dioptimalkan membantu mengurangi distorsi sinyal dan mendukung transmisi gambar yang stabil antara sumber LVDS dan sirkuit konversi.
Peralatan industri sering kali beroperasi bersamaan dengan motor, catu daya switching, perangkat komunikasi, dan sumber interferensi elektromagnetik lainnya. Tata letak PCB dan arsitektur daya yang dirancang dengan cermat dapat membantu mengurangi interferensi yang tidak diinginkan dan meningkatkan stabilitas sistem secara keseluruhan.
Papan ini menyediakan antarmuka LCD TTL/RGB 50-pin untuk panel TFT yang kompatibel. Antarmukanya mencakup data RGB, sinyal sinkronisasi, jam, sinyal terkait daya, VCOM, reset, dan koneksi kontrol tampilan lainnya.
Driver lampu latar LED terintegrasi membantu menyederhanakan arsitektur tampilan secara keseluruhan. Daripada mencari beberapa sirkuit independen, produsen peralatan dapat mengintegrasikan fungsi konversi dan lampu latar ke dalam solusi tampilan yang lebih ringkas.
Penyesuaian VCOM memberikan fleksibilitas tambahan saat mencocokkan papan dengan panel LCD yang berbeda. Insinyur dapat menyempurnakan konfigurasi tampilan untuk membantu mencapai performa gambar yang sesuai untuk panel yang dipilih.
Proyek integrasi tampilan sering kali memerlukan konektor khusus, definisi pin, panjang kabel, lokasi pemasangan, konfigurasi firmware, atau parameter pengaturan waktu LCD. Produsen papan konversi yang mampu mengadaptasi elemen-elemen ini dapat secara signifikan mengurangi pekerjaan integrasi bagi pelanggan OEM.
Tabel berikut merangkum konfigurasi umum SKY-TDMPapan Konversi Sinyal LVDS ke TTL. Spesifikasi sebenarnya dapat bervariasi sesuai dengan panel LCD yang dipilih dan persyaratan proyek yang disesuaikan.
| Barang | Spesifikasi Khas |
|---|---|
| Antarmuka Masukan | LVDS, 8-bit |
| Antarmuka Keluaran LCD | TTL/RGB, 50-pin |
| Tegangan Masukan | 5V |
| Pengemudi Lampu Latar | Driver LED terintegrasi |
| Penyesuaian VCOM | Didukung |
| Suhu Operasional | -20°C hingga +70°C |
| Desain Khusus | Didukung |
| Konektor LVDS Khas | Antarmuka HRS DF14-20 / DF19-20 |
| Konektor LCD | TTL FFC 50-pin |
Untuk proyek teknik, spesifikasi antarmuka harus selalu diperiksa berdasarkan lembar data panel LCD yang tepat. Jumlah pin saja tidak menjamin kompatibilitas karena definisi sinyal, persyaratan tegangan, waktu, orientasi, dan penetapan konektor mungkin berbeda antar panel.
Fleksibilitas konversi LVDS ke TTL menjadikan teknologi ini berguna di berbagai proyek industri dan layar tertanam.
Misalnya, produsen peralatan mungkin memiliki panel LCD TTL 50-pin yang sudah terbukti terintegrasi ke dalam mesin yang sudah ada. Jika pengontrol pengganti mengeluarkan output LVDS dan bukan TTL/RGB, papan konversi dapat menyediakan jembatan antarmuka tanpa mengharuskan pabrikan mengganti seluruh unit display.
Memilih papan konversi harus dimulai dengan panel LCD, bukan hanya jenis konektor yang diinginkan. Insinyur harus mengumpulkan informasi antarmuka panel lengkap sebelum melakukan pemesanan.
Periksa apakah sumber menyediakan LVDS saluran tunggal atau saluran ganda, kedalaman bit, waktu sinyal, persyaratan tegangan, dan konfigurasi konektor. Solusi standar SKY-TDM mendukung input LVDS 8-bit saluran tunggal, sementara desain yang disesuaikan dapat dievaluasi untuk kebutuhan yang berbeda.
Konektor TTL 50-pin tidak berarti setiap LCD menggunakan pinout yang sama. Data RGB, HSYNC, VSYNC, DE, DCLK, VCOM, daya, lampu latar, dan sinyal kontrol harus dibandingkan secara cermat dengan definisi papan konversi.
Resolusi LCD, jam piksel, pengaturan waktu horizontal, pengaturan waktu vertikal, dan persyaratan sinkronisasi harus sesuai dengan konfigurasi papan. Penyesuaian firmware atau perangkat keras mungkin diperlukan untuk model LCD yang berbeda.
Posisi konektor, panjang kabel, dimensi PCB, lubang pemasangan, dan ruang pemasangan yang tersedia harus dipertimbangkan pada tahap pemilihan. PCB kompak yang dapat disesuaikan dapat menyederhanakan integrasi ke dalam peralatan dengan ruang internal terbatas.
Untuk proyek industri, sampel awal hanyalah salah satu bagian dari keputusan pengadaan. Pembeli juga harus mengevaluasi dukungan teknis, kemampuan penyesuaian, kontrol kualitas, pengujian sampel, kapasitas produksi, dan ketersediaan produk jangka panjang.
Bagi pembeli industri, nilai papan konversi lebih dari sekadar konversi sinyal dasar. SKY-TDM memposisikan solusinya sebagai bagian dari layanan integrasi tampilan industri yang lebih luas, mendukung proyek OEM dan ODM mulai dari evaluasi kompatibilitas hingga produksi.
Keuntungan utama meliputi:
Pendekatan terpadu ini dapat sangat berguna bagi produsen OEM yang membutuhkan papan konversi yang cocok dengan LCD tertentu, bukan papan pengembangan generik. Dengan mengonfirmasi model LCD, definisi antarmuka, resolusi, konektor, dan persyaratan mekanis di awal proyek, para insinyur dapat mengurangi risiko kompatibilitas sebelum produksi massal.
Solusi standar dirancang untuk panel LCD TFT yang kompatibel menggunakan antarmuka TTL/RGB 50-pin. Kompatibilitas yang tepat tergantung pada definisi pin LCD, waktu, resolusi, voltase, dan persyaratan kelistrikan lainnya.
Ya. Untuk proyek OEM dan ODM, jenis konektor, penetapan pin, panjang kabel, dan definisi antarmuka dapat disesuaikan sesuai dengan target LCD dan struktur peralatan.
Ya. Resolusi LCD dan persyaratan pengaturan waktu yang berbeda dapat dievaluasi untuk konfigurasi perangkat keras atau firmware yang sesuai. Insinyur harus menyediakan model LCD atau lembar data yang tepat untuk penilaian kompatibilitas.
Ya. Papan ini dirancang untuk integrasi tampilan industri dan mendukung kisaran suhu pengoperasian -20°C hingga +70°C. Tata letak PCB, desain daya, dan arsitektur sinyalnya dioptimalkan untuk pengoperasian yang stabil dalam aplikasi yang menuntut.
Ya. Rakitan kabel yang cocok dapat disediakan, termasuk kabel LVDS, kabel lampu latar, kabel daya, dan rangkaian kabel khusus jika diperlukan.
Versi standar mendukung input LVDS 8-bit saluran tunggal. Persyaratan LVDS saluran ganda dapat dievaluasi untuk pengembangan papan yang disesuaikan sesuai dengan waktu LCD target dan spesifikasi antarmuka.
Ya. Evaluasi sampel sangat disarankan untuk proyek industri. Menguji papan konversi dengan panel LCD aktual dan pengontrol sistem dapat memverifikasi kompatibilitas sinyal, kualitas gambar, pengaturan waktu, pengoperasian lampu latar, dan integrasi mekanis sebelum produksi volume.
SebuahPapan Konversi Sinyal LVDS ke TTLdapat menjadi solusi efektif ketika sistem modern berbasis LVDS perlu bekerja dengan panel LCD TFT TTL/RGB yang sudah ada. Dengan menggabungkan konversi sinyal yang stabil, desain PCB berorientasi industri, penggerak lampu latar terintegrasi, penyesuaian VCOM, dan kemampuan penyesuaian, hal ini dapat membantu OEM menyederhanakan integrasi tampilan sekaligus memperluas kegunaan perangkat keras LCD yang ada. Untuk proyek yang memerlukan antarmuka khusus, evaluasi kompatibilitas LCD, pencocokan kabel, atau dukungan produksi, memilih mitra tampilan industri yang berpengalaman dapat membuat transisi dari prototipe ke produksi massal jauh lebih efisien. Jika Anda mencari produsen dan pemasok China yang andal untuk penyesuaianPapan Konversi Sinyal LVDS ke TTL, Hubungi kamidengan model LCD Anda, definisi antarmuka, resolusi, dan persyaratan sistem untuk mendiskusikan solusi yang sesuai dengan tim teknik SKY-TDM.
